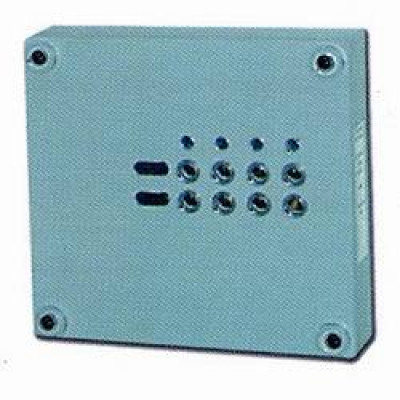

Адресный блок “АБП21” предназначен для подключения к адресной системе сигнализации безадресных извещателей. Работает совместно с прибором приемноконтрольным (ППКП) “Пульсар21”. Подключение к ППКП производится по адресному четырехпроводному шлейфу пожарной сигнализации. Две линии используются для подключения питания 12...24В постоянного тока, две другие линии используются в качестве информационного канала. АБП21 имеет четыре безадресных шлейфа пожарной сигнализации. Безадресные шлейфы конвенциальные, токовые, двухпроводные, без переполюсовки напряжения. К каждому шлейфу можно подключить несколько безадресных извещателей. Максимальное количество извещателей определяется их током потребления. Каждый шлейф воспринимается ППКП как один адресный извещатель. АБП21 выдает в ППКП состояния шлейфа “Дежурный режим”, “Пожар”, “КЗ”, “Обрыв”. Состояния “КЗ” и “Обрыв” индицируются на лицевой панели АБП21. Состояние “Пожар” индицируются на лицевой панели ППКП “Пульсар 21”. Адресный блок используется только совместно с ППКП “Пульсар 21” и не может использоваться отдельно в качестве независимого прибора. Адресный блок является восстанавливаемым обслуживаемым устройством.
