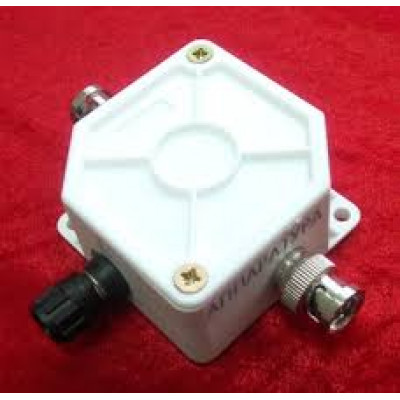

Блок защиты линий видеосигнала видеокамер Магнито-Контакт БЗЛ-В-1 Аякс исп.01

Описание:
Блок защиты линий БЗЛ-В-1 «АЯКС» (далее блок) предназначен для защиты аппаратуры по протяженным коаксиальным линиям связи, от импульсных перенапряжений и помех, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами, коммутационными помехами и др.) в пределах 1а (в) -2 зон молниезащиты (в соответствии с МЭК 1312-1). Блок по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-200, ГОСТ Р 51317.4.5-99. Блок выпускается двух видов: исп.01, исп.02
• в пластмассовом корпусе с разъ?мами BNC. Степень защиты IP20 в соответствии с ГОСТ 14254.
• в виде защищ?нной печатной платы. Степень защиты IP20 в соответствии с ГОСТ 14254.Характеристики:
• Максимальный импульсный разрядный ток при t имп. 8/20мкс (Imax) 10 кА
• Номинальное рабочее напряжение 6 В
• Уровень напряжения защиты при Imax 15 В
• Вносимое сопротивление для коаксиальной линии 5 Ом
• Время срабатывания, менее 30 нсек
• Ослабление в спектре видеосигнала на частоте 6 МГц, не более 1 дБ
• Количество защищаемых пар: по цепи сигнала 1
• Диапазон рабочих температур от -55°С до +85°С
• Габаритные размеры 108 х 60 х 34 мм.
