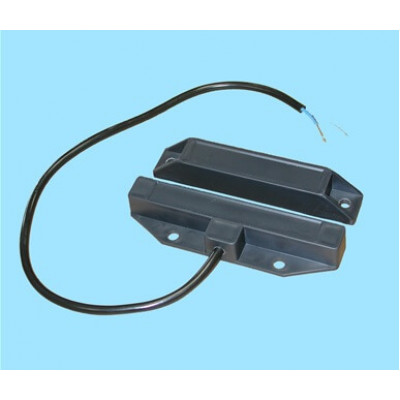

ОБЩИЕ СВЕДЕНИЯ Датчики положения магнитогерконовые ДПМ-1 (2хНР) предназначены для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств. Датчики оснащены двумя герконами с нормально-разомкнутыми контактами.ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТКИ • Конструктивное исполнение: 2-х блочный. • Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 90 мм. • Габаритные размеры, мм: блока геркона (БГ) 140х20х35, блока магнитов (БМ) 140х24х22 • Масса (не более), кг: блока геркона 0,24; блока магнитов 0,21. • Длина вывода датчика 850 мм без разделки. • Степень защиты оболочки IP68 по ГОСТ 14254-96. • Коммутируемая мощность: не более 30 Вт. • Коммутируемое напряжение: 0,02 - 250 В. • Диапазон коммутируемых токов: 0,001 - 1,0 А. • Время срабатывания: не более 2 мс. • Наработка на отказ: не менее 20 тыс. час. • Гарантийный срок эксплуатации – 3 года. • Вибрация в диапазоне частот 1----500Гц с ускорением до 100 м/сек? (10g) • Ударные нагрузки с ускорением до 147м/сек? (15g) • Температура окружающей среды от –50 до +50°С • По устойчивости к климатическим воздействиям исполнение датчиков рассчитано Для категории размещения 01 по ОСТ 25 1099 • Относительная влажность с конденсацией до 98±2 % влаги при температуре +35±2°С
Общие
Базовая единица
шт
Габаритные размеры, мм
140x35x20
Коммутируемое напряжение, В
0,02 - 250
Коммутируемый ток, мА
0,001 - 1 A
Относительная влажность воздуха без конденсации влаги (условие р
