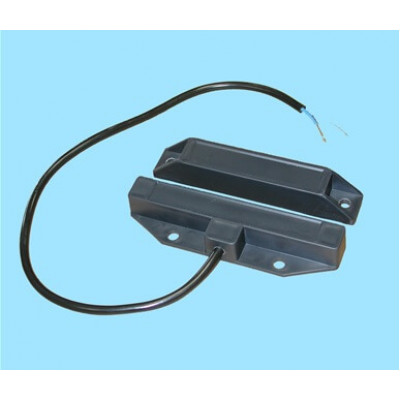

ОБЩИЕ СВЕДЕНИЯ: Датчики положения магнитогерконовые ДПМ-1П предназначены для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем переключения сухого контакта геркона, а также в системах автоматики различных устройств.ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТКИ: • Металлорукав из нержавеющей стали • Конструктивное исполнение: 2-х блочный. • Контакты датчика переключенны - при расстоянии между датчиком и магнитом 25 мм и менее и не переключенны - при расстоянии между датчиком и магнитом 45 мм и более. • Габаритные размеры, мм: блока геркона 140х20х35; блока магнитов 140х24х22. • Масса (не более), кг: блока геркона 0,24; блока магнитов 0,21. • Длина вывода датчика 850 мм без разделки. • Степень защиты токоведущих частей от проникновения воды и посторонних предметов IP55. • Коммутируемая мощность: не более 30 Вт. • Коммутируемое напряжение: не более 72 В. • Диапазон коммутируемых токов: 0,001 - 1,0 А. • Время срабатывания: не более 2 мс. • Наработка на отказ: не менее 20 тыс. час. • Средний срок сохраняемости: не менее 4 лет.ДОПУСТИМЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ: • Вибрация в диапазоне частот 1-500Гц с ускорением до 100 м/сек? (10g). • Ударные нагрузки с ускорением до 147м/сек? (15g). • Температура окружающей среды от –50 до +50°С.
Общие
Базовая единица
шт
Габаритные размеры, мм
140x35x20
Коммутируемое напряжение, В
72
Коммутируемый ток, мА
0,001 - 1 A
Относительная влажность воздуха без конденсации влаги (условие р
