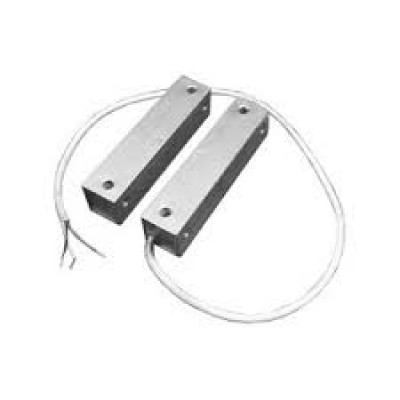

Описание: Датчики положения магнитогерконовые ДПМ-2, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств. Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов). Корпуса изделий 100-й серии (исп.100, 102, 104, 105) ПАШК.425119.058 ТУ выполнены из алюминия. При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона. Характеристики: o Исполнение изделия, торговое название - 100, "МЕТАЛЛ" o Тип применяемого геркона - Нормально разомкнутый o Длина выводов мм. Тип вывода - 1000*? КСПВГ 2?0.2 (двойная изоляция), O3 мм o Расстояние между блоком геркона и блоком магнитов в замкнутом (переключенном) состоянии 30 мм и менее o Расстояние между блоком геркона и блоком магнитов в разомкнутом (не переключенном) состоянии 70 мм и более o Коммутируемый ток от 0,001 до 0,5 А o Коммутируемое напряжение от 0,02 до 72 В o Габаритные размеры: блок геркона 90х20х20; блок магнитов 90х20х20 o Масса не более: блок геркона - 0,065 кг; блок магнитов - 0,1 кг o Диапазон температур от минус 50°С до 50°С o Относительная влажность 98% при 35°С o Сопротивление замкнутых контактов - не более 0,5 Ом
Общие
Базовая единица
шт
Коммутируемое напряжение, В
72
Коммутируемый ток, мА
0.001 - 0.5
Относительная влажность воздуха без конденсации влаги (условие р
