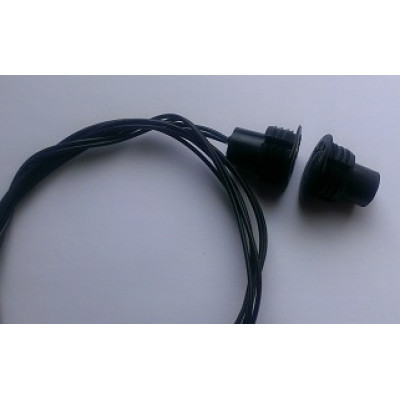

Описание: 1.1. Извещатель охранный точечный магнитоконтактный ИО 102-39 (далее – извещатель) предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Конструктивно извещатель состоит из датчика магнитоуправляемого (геркона) и элемента задающего (магнита), выполненных в раздельных корпусах.1.2. Степень защиты, обеспечиваемая оболочкой IP 68 по ГОСТ 14254-96. Максимальная рабочая температура 120 С1.3. Извещатель рассчитан на непрерывную круглосуточную работу.1.4. Диапазон коммутированных напряжений от 0,01 до 72В.1.5. Диапазон коммутированного тока от 0,005 до 0,25 А , но суммарная мощность на контактах не должна превышать 10 Вт.1.6. Выходное сопротивление замкнутых контактов геркона не более 0,5 Ом при токе пропускания (100± 10 мА). ( по согласованию с заказчиком могут поставляться извещатели, с резисторами, включенными параллельно / последовательно геркону и номиналом, согласованном с заказчиком).1.7. Наработка до отказа извещателя не менее 20 000 часов.1.8. Извещатель является невосстанавливаемым изделием.1.9. Габаритные размеры извещателя приведены на Рис 1.1.10. Длина вывода 1 метр (*по согласованию с заказчиком могут поставляться извещатели с другой длиной выводов).1.11. Стандартный цвет корпусов извещателя черный или серый. (другие цвета корпусов извещателя по согласованию).Комплект поставки2.1. В комплект поставки извещателя входят:- Датчик магнитоуправляемый-1 шт. - Элемент задающий -1 шт. - Паспорт –1 шт. на 1 транспортную тару.Монтаж извещателя3.1. Допуск соосности установки геркона и магнита извещателя не должен превышать ±3 мм.3.2. Монтаж извещателя на металлической поверхности производится в предварительно просверленные отверстия диаметром 19 мм.3.3. Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла 1 мм или 2мм .Техническое обслуживание4.1. В процессе эксплуатации извещатель следует осматривать не реже одного раза в квартал. При осмотре следует обращать внимание на: - отсутствие механических повреждений корпуса; - исправность электрической изоляции; - надёжность крепления геркона и магнита; - надёжность соединения геркона с линией блокировки.4.2. Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.
