Извещатель охранный поверхностный ударноконтактный Магнито-Контакт Окно-4М (ИО 303-3)

Назначение:
Извещатель "Окно-4М" (в дальнейшем извещатель) предназначен для обнаружения разрушения остекленных проемов в охраняемых помещениях и выдачи тревожного извещения в шлейф охранной сигнализации приборов приемно-контрольных (ППК). Извещатель питается от шлейфа сигнализации ППК и обеспечивает выдачу тревожного извещения путем увеличения тока потребления с одновременным включением индикатора БОС в момент разрушения стекла. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с. Извещатель предназначен для работы в шлейфах приемно – контрольных приборов с величиной тока короткого замыкания не более 20 мА. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

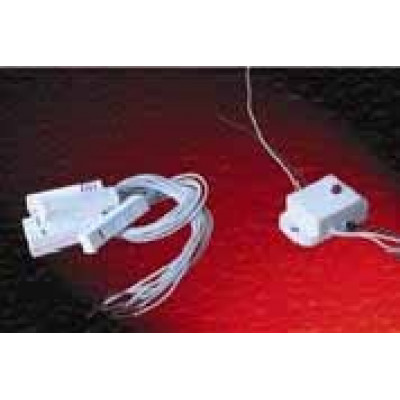

Конструктивно извещатель состоит из блока обработки сигналов (БОС) и пяти датчиков разрушения стекла (ДРС)Извещатель является невосстанавливаемым, неремонтируемым изделием.
