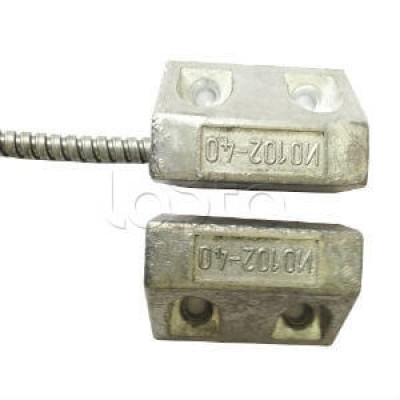

Общие сведения: Извещатели охранные точечные магнитоконтактные ИО 102-40 (далее - извещатели), предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, и других конструктивных элементов зданий и сооружений из немагнитопроводных и магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.), на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона (1) и задающего элемента (магнита) (2), выполненных в металлических корпусах.Контакты извещателя при работе на магнитопроводных поверхностях находятся в замкнутом (переключенном) состоянии при расположении магнита и датчика: - на расстоянии 30 мм и менее (ИО 102-40 исп. 01 рис.3), (ИО 102-40 исп. Б2М рис.4) и в разомкнутом (не переключенном) состоянии на расстоянии не более 65 мм. - на расстоянии 14 мм и менее (ИО 102-40 исп. 02 рис.3), (ИО 102-40 исп. Б3М рис.4) и в разомкнутом (не переключенном) состоянии на расстоянии не более 40 мм.Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм. Особенность конструкции - Металлический корпус Тип применяемого геркона - Нормально разомкнутый Обозначение исполнения - АТФЕ. 425119.066-01 Длина выводов, мм., тип вывода - 600* Металлорукав 3,8мм
Общие
Базовая единица
шт
Коммутируемое напряжение, В
72
Коммутируемый ток, мА
0.5
Относительная влажность воздуха без конденсации влаги (условие р
