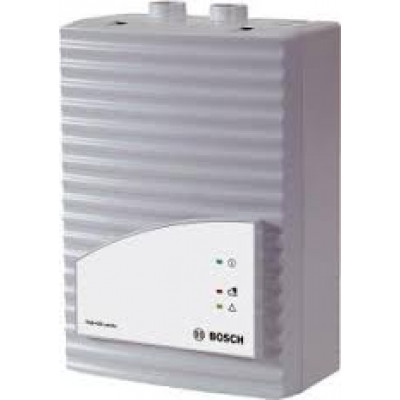

Назначение: Аспирационные дымовые извещатели серии FCS 320-TP представляют собой активные системы обнаружения пожара, предназначенные для раннего обнаружения возгорания в помещениях, оборудовании, устройствах кондиционирования воздуха или вентиляционных каналах. В них используются новейшие технологии обнаружения. Защищенность систем от загрязнения, компенсация температурных воздействий и инициализация в соответствии с давлением воздуха обеспечивают надежную работу даже в экстремальных условиях эксплуатации.Функции: Аспирационное устройство берет пробы воздуха из контролируемой зоны через трубопровод с воздухозаборными отверстиями и доставляет их к модулю детекции. В зависимости от параметров чувствительности используемого модуля детекции дымовой аспирационный извещатель выдает сигнал тревоги при достижении соответствующей плотности дыма. Тревога отображается на светодиодном индикаторе устройства и передается на пожарную панель. Сенсор воздушного потока контролирует трубопровод на разрывы и засоры. Функция интеллектуальной обработки сигнала LOGIC•SENS сравнивает измеренный уровень дыма с известными параметрами внешних воздействий и на основании этого принимает решение о достоверности тревоги. Для индикации и передачи сигналов о тревоге и неисправности могут быть заданы интервалы задержки. Каждый модуль детекции контролируется на загрязнение, неисправность сигнала и извлечение. Неисправности и состояния устройства отображаются с помощью различных световых сигналов светодиодных индикаторов на электронном блоке модуля детекции. Сообщения о неисправности сбрасываются через подключенную пожарную панель и вход сброса или модуль сброса FCA-320-Reset. Для аспирационных дымовых извещателей серии FCS 320-TP имеется три разных модуля детекции. Данные модули имеют различную чувствительность: Модуль детекции Максимальная чувствительность (перекрытие светового потока) DM-TP-50(80) 0,5 %/м (0,8 %/м) DM-TP-10(25) 0,1 %/м (0,25 %/м) DM-TP-01(05) 0,015 %/м (0,05 %/м)FCS 320 TP2 работает с двумя модулями детекции. Для контроля двух зон возможно подключение двух трубопроводов для отбора проб воздуха. При контроле только одной зоны с двумя системами трубопроводов может быть реализована функция "зависимости от двух извещателей". Модели серии FCS 320-TP: Модели FCS 320 TP1 и FCS 320 TP2 представляют собой экономичные аспирационные дымовые извещатели для универсального использования, оснащенные светодиодными индикаторами рабочего состояния, неисправности и тревоги (два индикатора тревоги на FCS 320 TP2). Механические характеристики: Индикаторы устройства FCS-320-TP1 / FCS-320-TP2 • Работа - Зеленый светодиод • Неисправность - Желтый светодиод • Тревога - 1 красный светодиод / 2 красных светодиодаЭлектрические характеристики: Рабочее напряжение от 14 В до 30 В пост. тока Ток потребления от дополнительного источника питания (при 24 В) FCS-320-TP1 FCS-320-TP2 • Пусковой ток, напряжение аспиратора 6,9 В 300 мА 330 мА • Пусковой ток, напряжение аспиратора 9 В 300 мА 330 мА • В покое, напряжение аспиратора 6,9 В 200 мА 230 мА • В покое, напряжение аспиратора 9 В 260 мА 310 мА • В тревоге, напряжение аспиратора 6,9 В 230 мА 290 мА • В тревоге, напряжение аспиратора 9 В 290 мА 370 мА
Общие
Базовая единица
шт
Напряжение питания, В
14 - 30DC
Относительная влажность воздуха без конденсации влаги (условие р
