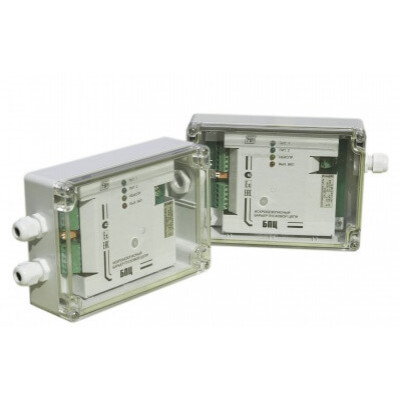

Описание: Барьер искробезопасности пусковой цепи предназначен для обеспечения искробезопасности пусковой цепи, непрерывного контроля ее исправности, выдачи информации о ее состоянии, а также управления выдачей напряжения в нагрузку по команде от прибора управления. Барьер имеет выходные искробезопасные электрические цепи уровня «iа», и выпускается в двух вариантах исполнения, отличающиеся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: 1. БПЦ-IIB - Исполнение с искробезопасной цепью пуска для контроля и управления устройствами, установленными во взрывоопасной зоне с категорией взрывоопасной смеси IIA, IIB. [Exiа]IIВ 2. БПЦ-IIC - Исполнение с искробезопасной цепью пуска для контроля и управления устройствами, установленными во взрывоопасной зоне с категорией взрывоопасной смеси IIA, IIB, IIC. [Exiа]IIС
Барьер БПЦ является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска и маркировку взрывозащиты «[Exiа]IIВ или [Exiа]IIС» , соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон. В качестве нагрузки в пусковой цепи могут быть искробезопасные оповещатели, искробезопасные модули пожаротушения, искробезопасные 4-х проводные извещатели и иные искробезопасные нагрузки и устройства, питающиеся по искробезопасной цепи и удовлетворяющие требованиям совместимости по параметрам искробезопасности. БПЦ может находиться в двух режимах - режиме контроля и режиме пуска. Перевод барьера из режима контроля в режим пуска осуществляется по электрическому сигналу. Таким сигналом может быть как замыкание выхода типа «сухой» контакт, так и выдача напряжения на линию управления. В режиме контроля барьер обеспечивает: • контроль цепи управления от «сухого» контакта ПУ до БПЦ на обрыв и короткое замыкание; • контроль цепи пуска с несколькими МП на обрыв малым током обратной полярности; • световую индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»; • сигнализацию исправности цепей замыканием выходных контактов «НОРМА». В режиме пуска барьер обеспечивает: • выдачу в цепь пуска прямого напряжения для обеспечения пускового тока; • световую индикацию запуска красным светодиодом «ПУСК». БПЦ предназначен для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 93% при температуре +40°С. Степень защиты от внешних воздействий IP65 по ГОСТ14254. Особенности: • одновременный контроль и запуск нескольких параллельно-соединенных цепей • искробезопасное исполнение • универсальное управление - от напряжения или "сухого" контакта • широкий диапазон питающих напряжений • малый вес и габариты
