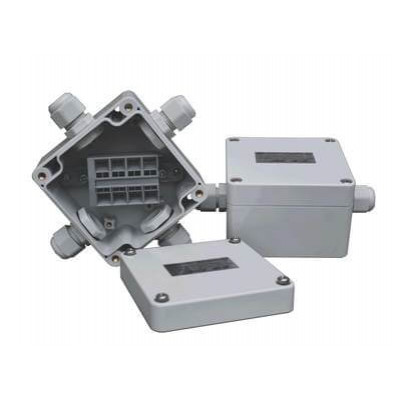

Назначение: Предназначены для выполнения соединений (разветвлений) сигнальных искробезопасных электрических цепей во взрывоопасных зонах класса 0 и ниже (по ГОСТ Р 51330.9) кабелями круглого сечения диаметром от 4 мм до 8 мм. Область применения – искробезопасные цепи систем пожаро-охранной сигнализации и автоматики. Коробки имеют маркировку взрывозащиты «0ExiaIIBT6» и соответствуют требованиям ГОСТ Р 51330.0, ГОСТ 51330.10. Коробки имеют варианты исполнения на 1, 2, 3, 4 кабельных ввода и комплектуются быстрозажимными клеммными колодками WAGO.Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2 Коробки КСРВ-i применяются в частности для выполнения соединений и разветвлений в цепях шлейфов сигнализации искробезопасных приемно-контрольных приборов серии «Яхонт-И», соединения термокабеля и размещения защитных и оконечных резисторов в шлейфах искробезопасных модулей «МИП-Ex» и прочих соединений. Система обозначения коробок: «Коробка КСРВ-i-X», где Х – количество кабельных вводов коробки; Пример обозначения для коробки с тремя кабельными вводами: «Коробка КСРВ-i-3 СПР.687227.001 ТУ». Примечание: для коробки с двумя кабельными вводами расположенными под 90? в обозначение вводится буква «У»: «Коробка КСРВ-i-2У СПР.687227.001 ТУ»;Особенности: искробезопасное исполнение для взрывоопасных зон класса 0 быстрозажимные клеммы WAGO использование кабелей круглого сечения диаметром 4...8 мм работа в жестких климатических условиях.
Общие
Базовая единица
шт
Максимально допустимые напряжения
36 В
Маркировка взрывозащиты
0ExiaIIBT6
Относительная влажность воздуха без конденсации влаги (условие р
