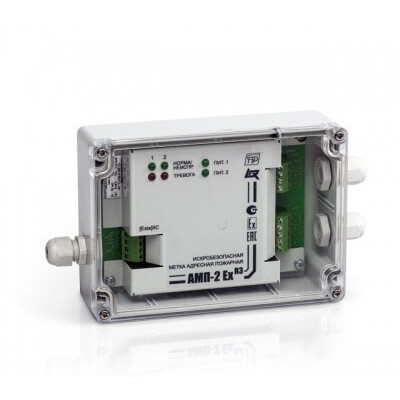

Метка адресная искробезопасная Рубеж АМП-2 Ex прот. R3

Адресная метка искробезопасная АМП-2 Ex прот.R3 предназначена для контроля за состоянием пожарных и охранных зон во взрывоопасных помещениях и зонах защищаемого объекта посредством двух искробезопасных шлейфов сигнализации. Работает под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.
АМП-2 Ex прот.R3 относится к связанному оборудованию (по ГОСТ 30852.10), имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIС, имеет маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначена для установки вне взрывоопасных зон помещений и наружных установок.
В шлейфы сигнализации метки АМП-2 Ex прот.R3 подключаются устанавливаемые во взрывоопасных зонах серийно выпускаемые извещатели, имеющие взрывозащиту вида «искробезопасная электрическая цепь i», сертифицированные соответствующим образом, в том числе извещатели пожарные: тепловые ИП101 «Гранат (-МД)», пламени ИП329 «ИО-ЛИТ-Ex», дымовые ИП212 «Дымфикс», ручные ИП535 «Гарант (-М)» и другие подобные, формирующие сигнал о своей сработки на адресную метку посредством замыкания/размыкания своих контактов или изменением своего внутреннего сопротивления.
Параметры искробезопасной электрической цепи:
максимальное выходное напряжение - 16,5 В.
максимальный выходной ток - 54 мА.
максимальная внешняя емкость - 0,4 мкФ.
максимальная внешняя индуктивность - 8 мГн.

Схема подключения Рубеж АМП-2 Ex прот. R3
