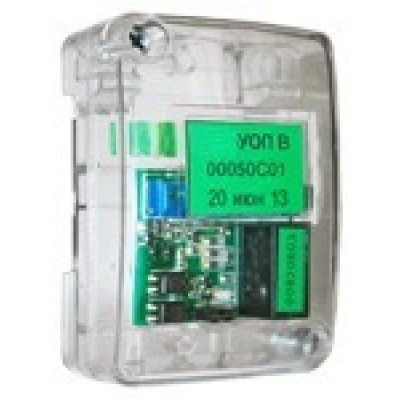

Описание: Модуль адресный управляющий МАКС-УОП-В (далее ?модуль?) предназначен для управления шлейфом с несколькими табло «ВЫХОД» при работе в составе системы сигнализации "ЮниМАКС" или "Юнитроник-496М". Модуль подключают к двухпроводной адресной линии, по которой он передает на АПКП сообщения и принимает команды с указанием своего адресного кода. Адресный код (номер модуля в системе) устанавливается при программировании АПКП. Питание управляющих цепей модуля осуществляется от внешнего источника питания =12В или =24В. Модуль имеет гальваническую развязку, разделяющую цепи с дополнительным питанием и цепи, связанные с адресной линией. Модуль имеет энергетический выход =12/24В, с помощью которого обеспечивает питание шлейфа управления с несколькими табло «ВЫХОД». Конфигурация шлейфа управления – древовидная. Напряжение на выходе модуля определяется напряжением внешнего источника питания. Модуль в дежурном режиме контролирует наличие напряжения питания своего силового блока, а также контролирует на обрыв и замыкание шлейф управления и внутренние цепи табло «ВЫХОД». Неисправность шлейфа управления, а также падение напряжения питания ниже допустимого значения индицируется желтым оптическим индикатором (одиночные вспышки 1 раз в 3 сек). Установка режимов работы модуля производится с помощью 4-х джамперов: ?джампер 1: Тест/ Активация модуля при программировании адреса; ?джампер 2: Установлен – импульсный режим: при поступлении сигнала «Внимание» или «Пожар» (устанавливается при программировании модуля в АПКП) модуль включает табло «ВЫХОД» в мигающем режиме. Джампер снят – режим постоянного включения: при Внимании/Пожаре табло продолжает гореть постоянно; ?джампер 3: Изменение чувствительности при контроле напряжения питания модуля. При питании 24В – установить, при питании 12В – снять; ?джампер 4: Программирование количества контролируемых табло «ВЫХОД»: после подключения табло и подачи питания убедиться, что все табло включены (горят), и удалить джампер. При этом модуль запоминает общий ток потребления табло, и при успешном программировании желтый индикатор модуля производит двойную вспышку. Модуль поставляется с установленными джамперами 1-4.
