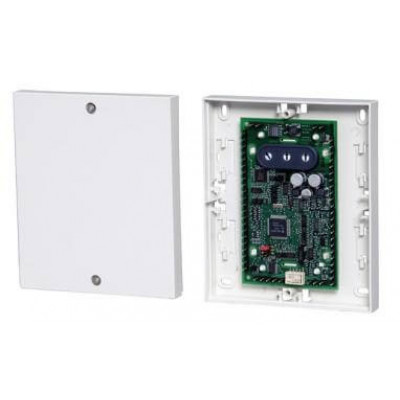

Назначение: Охранное устройство SE 320 LSNi SmartKey с подключаемой кодовой клавиатурой/считывателем или только с кодовой клавиатурой представляет собой системное решение для постановки на охрану / снятия с охраны систем сигнализации. Постановка на охрану / снятие с охраны выполняется с использованием ключа SmartKey и ввода кода пользователя. Охранное устройство соответствует требованиям BSI Особенности: • Кодовая клавиатура SmartKey может использоваться в качестве "кодируемого охранного устройства" со встроенным считывателем • Кодовая клавиатура может использоваться в качестве "кодируемого охранного устройства" в сочетании со считывателем • Кодовая клавиатура SmartKey со встроенным считывателем может также использоваться в качестве автономной кодовой клавиатуры. • Возможность подключения блокирующего элемента для дверей в хранилище • Возможность подключения реле открывания дверей • Простое, бесконтактное функционирование • Высокий уровень безопасности, обеспечиваемый процедурой "Вызов-отклик" • Четкие сигналы обеспечивают безошибочную работу • Исключена возможность манипулирования или несанкционированного доступа • Подробная регистрация процедуры постановки на охрану на панели управления LSN Функции: Отдельные компоненты системы могут быть объединены, в зависимости от требуемых условий использования Возможны другие варианты подключения блокирующих элементов для дверей в хранилище или устройств открывания дверей. Возможны режимы работы с блокирующим элементом SPE или без него. Блок управления SE 320 LSNi обрабатывает сообщения о состоянии всех компонентов системы, передает эти сообщения в систему охранной сигнализации и осуществляет управление блокирующим элементом. Блок управления имеет канал подключения ригельных контактов и два первичных канала. Блок управления устанавливается в безопасной зоне. • Кодовая клавиатура SmartKey со встроенным считывателем Кодовая клавиатура SmartKey со встроенным считывателем объединяет функции считывателя и кодовой клавиатуры SmartKey в одном устройстве. Первоначальная настройка и работа аналогична комбинации "один считыватель + одна кодовая клавиатура". Считыватель ключа SmartKey расположен в центре устройства (невидим снаружи). Для срабатывания устройства нужно поместить ключ SmartKey в центр кодовой клавиатуры SmartKey (со встроенным считывателем) на расстоянии не более 2 см. Кодовая клавиатура со встроенным считывателем обеспечивает постановку на охрану и снятие с охраны систем охранной сигнализации только после ввода на кодовой клавиатуре правильной комбинации цифр. Постановка на охрану / снятие с охраны выполняется с использованием ключа SmartKey и ввода кода пользователя. Если пользователя принуждают снять с охраны систему сигнализации, он может дистанционно отправить бесшумный сигнал тревоги при помощи кодовой клавиатуры. Возможна установка на поверхность или встроенный монтаж кодовой клавиатуры (вне безопасной зоны). • Считыватель Постановка на охрану и снятие с охраны выполняются посредством воздействия электронного ключа на считыватель Светодиодный индикатор и зуммер сигнализируют о рабочем состоянии системы. Возможна установка на поверхность или встроенный монтаж считывателя (вне безопасной зоны). • Считыватель и кодовая клавиатура Кодовая клавиатура со встроенным считывателем обеспечивает постановку на охрану и снятие с охраны систем охранной сигнализации только после ввода на кодовой клавиатуре правильной комбинации цифр. Постановка на охрану / снятие с охраны выполняется с использованием ключа SmartKey и ввода кода пользователя. Если пользователя принуждают снять с охраны систему сигнализации, он может дистанционно отправить бесшумный сигнал тревоги при помощи кодовой клавиатуры. Возможна установка на поверхность или встроенный монтаж (вне безопасной зоны). При встроенном монтаже при необходимости можно использовать две соединительные коробки IP55 для встроенного монтажа. Они могут располагаться поверх друг друга или рядом друг с другом. • Считыватель и запираемая кодовая клавиатура Кодовая клавиатура со встроенным считывателем обеспечивает постановку на охрану и снятие с охраны систем охранной сигнализации только после ввода на кодовой клавиатуре правильной комбинации цифр. Если пользователя принуждают снять с охраны систему сигнализации, он может дистанционно отправить бесшумный сигнал тревоги при помощи кодовой клавиатуры. Возможна установка на поверхность или встроенный монтаж кодовой клавиатуры (вне безопасной зоны). • Кодовая клавиатура (в качестве автономной кодовой клавиатуры) Кодовая клавиатура SmartKey со встроенным считывателем может также использоваться в качестве автономной кодовой клавиатуры. Кодовая клавиатура обеспечивает постановку на охрану и снятие с охраны систем охранной сигнализации только после ввода на кодовой клавиатуре правильной комбинации цифр. Если пользователя принуждают снять с охраны систему сигнализации, он может дистанционно отправить бесшумный сигнал тревоги при помощи кодовой клавиатуры. Возможна установка на поверхность или встроенный монтаж кодовой клавиатуры (вне безопасной зоны). • Ключи с картой безопасности Система работает как запирающее устройство. Набор ключей состоит из комплекта пригодных ключей и карты безопасности. Блок управления инициализируется с помощью карты безопасности и воспринимает только ключи из соответствующего комплекта. Чтобы заказать дополнительные ключи, нужно отправить производителю карту безопасности вместе с заказом. Ключи маркируются последовательными номерами ключей, номером карты безопасности и 8-значным идентификационным номером. • Стандартный ключ (без карты безопасности) Ключи не пронумерованы и могут считываться настолько часто, насколько это необходимо. Ключи маркированы 8- значным идентификационным номером. • Блокирующий элемент SPE Блокирующий элемент SPE представляет собой дополнительный дверной замок и препятствует несанкционированному проникновению в зону, поставленную на охрану. Блокирующий элемент SPE всегда устанавливается в безопасной зоне с комплектом, позволяющим установку на различные типы дверей. • Блокирующий элемент для дверей в хранилище Блокирующие элементы E4.4 и E4.3 представляют собой электромеханические блокирующие устройства, предназначенные для установки в двери хранилищ или в дверцы сейфов или банкоматов. Блокирующие элементы не используются в качестве переключающего оборудования; постановка на охрану выполняется при помощи SmartKey. Блокирующий элемент для дверей хранилищ включен в систему принудительной активации постановки на охрану. Невозможно одновременно подключить блокирующий элемент E4.4/E4.3 и блокирующий элемент SPE, а также реле открывания дверей. • Реле открывания дверей Блок управления оснащен реле для активации реле открывания дверей; 60 В пост. тока (2 А, 30 В пост. тока). Для подключения устройства открывания дверей должны быть установлены соответствующие параметры; активация возможна только при снятии с охраны панели управления и открытом ригельном контакте. Время задержки и активации программируется. Реле открывания дверей может также быть активировано при помощи кнопки через PL2. Одновременное подключение блокирующего элемента невозможно для дверей хранилищ. • Активация узла коммутации На панели управления имеется программируемый выход точки С (выход открытого коллектора), 12 В, макс. 80 мА • Ригельный контакт/магнитный контакт К блоку управления должен быть подключен обычный ригельный контакт (не входит в комплект поставки). К блоку управления может быть подключен стандартный магнитный контакт (не входит в комплект поставки).Характеристики: Общее потребление тока, включая блокирующий элемент, при входном напряжении 9,6 В • Блок LSN в режиме ожидания 3,53 мА • Дополнительный источник в режиме ожидания - 41 мА • Ригель активирован 110 мА в теч. 200 мс • Ригель заблокирован 470 мА в теч. 200 мс Общее потребление тока, включая блокирующий элемент, при входном напряжении 28 В • Блок LSN в режиме ожидания 3,53 мА • Дополнительный источник в режиме ожидания - 30 мА • Ригель активирован 65 мА в теч. 200 мс • Ригель заблокирован 200 мА в теч. 200 мс Выход точки С (выход открытого коллектора) - 12 В, макс. 80 мА Максимальная длина подключаемого кабеля составляет 3 метра. Релейные выходы с 2 комплектами переключающих контактов • Эффективность переключения - 60 В пост. тока (2 А, 30 В пост. тока) • Ток активации при входном напряжении 9,6 В - 20 мА • Ток активации при входном напряжении 28 В - 8 мА
