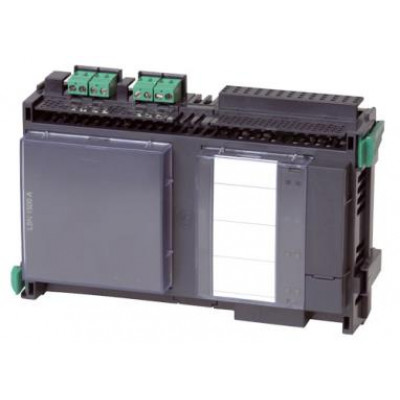

Назначение: Этот модуль обеспечивает подключение шлейфа LSN с 254 элементами LSN improved с максимальным общим током 1500 мА или 127 стандартных элементов LSN с максимальным общим током 300 мА.Особенности: • До 254 элементов "LSN improved" • Длина линии до 3000 м, в зависимости от конфигурации и типа кабеля • возможность использования неэкранированного кабеля; • Общий ток до 1500 мА, в зависимости от конфигурации и типа кабеля • Выход дополнительного питания (ERT) • Гибкая топология (кольцевая, радиальная, T- образная) • Способы адресации: автоматическая "LSN improved", автоматическая "LSN classic" и ручная адресацияХарактеристики: Элементы управления / индикации: • 2 светодиодных индикатора (красный = тревога, желтый = неисправность) • 1 кнопка (тест светодиодов) Макс. длина шлейфа - 3000 м, в зависимости от конфигурации и типа кабеля Дополнительное питание AUX (28 В пост. тока) - Макс. 500 мА в кольцевом шлейфе LSN (система ERT) или 2 x макс. 500 мА в 2 радиальных шлейфах Напряжение на выходе: • LSN - 30 ± 0,85 В пост. тока • Дополнительное питание Aux - 28 ± 1,0 В пост. Тока Номинальный ток потребления: • Модуль - 260 мА (при 24 В пост. тока) • LSN - 1,7 x ток потребления элементов LSN • AUX - 1,2 x дополнительное питание Ток шлейфа LSN: • В покое - Макс. 750 мА, в зависимости от конфигурации и типа кабеля • В тревоге - Макс. 1500 мА, в зависимости от конфигурации и типа кабеля Макс. 300 мА при подключении элемен- тов "LSN classic"
Общие
Базовая единица
шт
Напряжение питания, В
20 - 30DC
Относительная влажность воздуха без конденсации влаги (условие р
