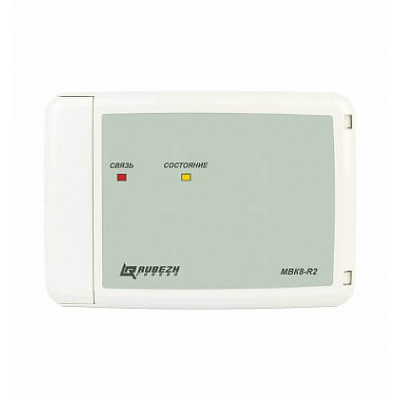

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ: Модули выходов с контролем выпускаются в исполнениях с сокращенными наименованиями, соответствующими количеству выходов с контролем: • МВК1-R2 — один выход; • МВК2-R2 — два выхода; • МВК4-R2 — четыре выхода; • МВК8-R2 — восемь выходов. Модули выходов с контролем конструктивно выполнены в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет два окна для индикаторов Связь и Состояние, расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков. На плате модулей выходов с контролем расположены: • кнопка ТЕСТ, используемая при инсталляции для адресации модулей выходов с контролем в АЛС; • светодиодные индикаторы Состояние, Связь, отображающие текущее состояние модулей выходов с контролем. Индикация режимов приведена в таблице 2; • клеммные колодки: Uпит – ввод питания; ± АЛС1 – вход АЛС; ± АЛС2 – выход АЛС; ± 1, ± 2,..., ± 8 – выходы с контролем целостности линий связи.Функции: • подача напряжения от внешнего источника питания на клеммы исполнительного • устройства в соответствии с командами прибора, передаваемыми по АЛС; • контроль неисправности (обрыв и короткое замыкание) линий связи, соединяющих исполнительные устройство с модулями выходов с контролем; • индикация режима работы модулей выходов с контролем; • тестирование с помощью кнопки ТЕСТ.Особенности: • Питание модулей выходов с контролем осуществляется от внешнего источника питания. • Информационный обмен модулей выходов с контролем осуществляется по двухпроводной адресной линии связи. МВК-R2 имеет гальваническую развязку клеммников подключения АЛС от внешнего источника питания. • В системе каждый выход модуля МВК-R2 представляет собой отдельное логическое устройство, т.е. каждый выход определяется как отдельное полноценное устройство и занимает один адрес в системе.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания от внешнего источника:от 10,5 до 28 В Ток, потребляемый модулем от АЛС, не более: 0,3 мА Максимальный потребляемый ток в дежурном, не более: 70 мА Максимальный ток каждого выхода длительно, не более: 0,5 А Максимальный ток каждого выхода кратковременно (до 10 с), не более: 2 А Максимальная потребляемая мощность при включении всех выходов, не более: 14 Вт Ток контроля исправности цепи: — в выключенном состоянии выхода (ток обратной полярности), не более: 2 мА — во включенном состоянии выхода, не менее: 50 мА Программируемые параметры релейного выхода: — Задержка на включение: от 0 до 65535 с — Задержка на выключение: от 0 до 65535 с — Удержание: от 1 до 65535 с Габаритные размеры модуля, не более: 150х105х40 мм Степень защиты оболочки: IP 20 Масса, не более: 100 г Рабочий диапазон температур: от минус 30 до плюс 70°С
