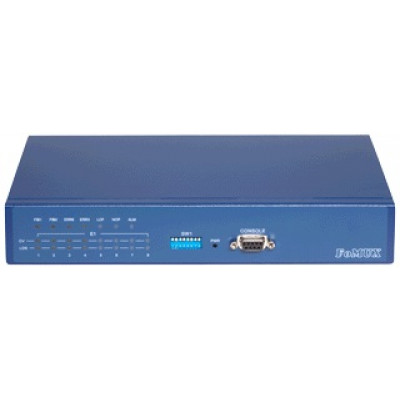

Назначение: FoMUX - это серия мультиплексоров, предназначенных для прозрачной передачи цифровых каналов с различными интерфейсами по оптоволоконному кабелю. Мультиплексоры обеспечивают простое и экономичное решение для одновременной передачи 4 или 8 каналов Е1, Ethernet 10/100 Mbps и асинхронного канала с интерфейсом RS-232C. Дальность связи и тип оптического волокна определяются установленным SFP модулем. Кроме основного имеется резервный оптический канал, который позволяет обеспечить надежность связи на ответственных участках сети. Порт Ethernet 10/100Base-TX обеспечивает автоопределение скорости и полно-/ полудуплексного режима (full/half duplex). Порты Е1 с интерфейсом G.703 (Balanced) поддерживают режимы прозрачной передачи структурированного и неструктурированного потока данных 2.048 Mbps. Каналы E1 передаются независимо друг от друга. Данные асинхронного порта передаются со скоростью до 115,2 Kbps. Конфигурация устройства осуществляется с помощью DIP-переключателей. Выполнен в малогабаритном корпусе для настольного применения. Возможна установка в 19" стойку при помощи специального крепления. Поставляется с универсальным источником питания для переменного 220 VAC и постоянного -36..-72 VDC тока. Мультиплексоры могут работать в схеме "точка-точка" и в простейщей топологии "кольцо". При работе в топологии "кольцо" каждый порт устройства (Ethernet, E1, RS-232) доступен только в двух узлах кольца. В остальных узлах этот интерфейс должен быть в режиме локального шлейфа.Оптический интерфейс: • Основной: SFP слот 155M/1.25G • Резервный: SFP слот 155M/1.25G • Мах. дальность связи по оптике: - 240 км в двухволоконном режиме - 120 км в одноволоконном режимеИнтерфейсы Е1: • 4 или 8 каналов E1 • Электрический интерфейс: G.703 • Скорость передачи: 2048 Kbps • Линейный код: HDB3 • Импеданс: 120 Ohm Balanced • Допустимое дрожание частоты: ITU-T G.823 • Допустимое затухание сигнала: 43 дБ (1024 кГц) • Поддержка: ITU-T G.703/ G.704/ G.823/ G.742 • Разъем: 8 x RJ-45Интерфейс LAN: • 1 порт Ethernet 10/100Base-TX • Поддержка IEEE 802.3/802.3u • Autonegotiation & Auto-MDIX • Поддержка Half/Full duplexОбщие характеристики: • 1 порт RS-232C (115.2 Kbps) • DIP переключатели для настройки • Индикаторы состояния устройства • Питание ~ 100-240VAC; -36..-72VDC • Потребляемая мощность: 8 Вт • Размеры: 261x151x45 mm • Возможность установки в 19" стойку • Вес: 2 КгОсновные преимущества: • 4-8 E1 + Fast Ethernet • Наличие сменного SFP-модуля и резервного порта • Поддержка режима передачи длинных фреймов VLAN • Минимум конфигурации, высокая надежность (однокристальная реализация), доступная цена
