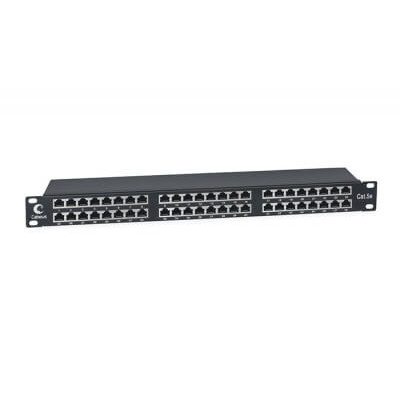

Описание: Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Экранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е. Имеет 48 портов RJ-45 на 1U. С лицевой стороны все порты пронумерованы. Конструкцией предусмотрена съемная верхняя часть патч-панели, для удобства терминирования кабелей. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone. Патч-панель имеет встроенные задние организаторы для фиксации кабелей. Эксплуатация • Подключаемые проводники: одножильные 22 – 26 AWG • Количество подключений: не менее 750 циклов • Усилие удержания разъема: 50Н/1 мин • Допустимая температура хранения: от -40 до +70 • Допустимая температура монтажа: от 0 до +50 • Допустимая температура эксплуатации: от -10 до +60 Материалы • Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм • Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм • Корпус: ударопрочный ABS-пластик, UL-94V-0 • Корпус IDC-модуля: поликарбонат (РС), UL-94V-0 • Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля • IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова Особенности конструкции• Цифровая маркировка портов с лицевой стороны панели • Цифровая маркировка IDC контактов • Встроенный задний кабельный организатор кабеля • Дополнительные площадки для маркировки с лицевой стороны • Проводник заземления • Съемная металлическая крышка быстрого монтажа Поддерживаемые приложения• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
