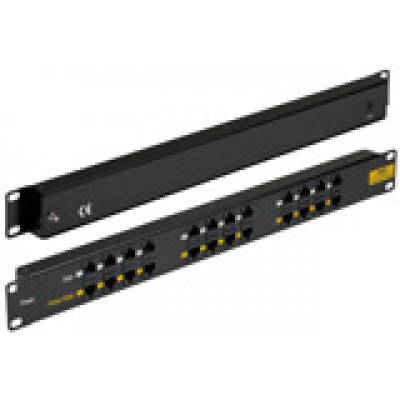

Назначение: т 12 пар RJ-45 разъемов, расположенных в два ряда. 12 портов верхнего ряда имеют общее обозначение "Data" и подключаются к Ethernet портам обычного коммутатора. 12 портов нижнего ряда имеют общее обозначение "Power + Data" и подключаются к Ethernet портам удалённых устройств, обеспечивая питание этих устройств через стандартный Ethernet кабель CAT5e/6, по которому передаются и данные. Инжектор NIP-212PPG имеет два разъема для подключения внешних источников питания с напряжением 24-55VDC. Устройство принимает на порты "Data" данные от коммутатора, а на порты "Power + Data" выдает те же данные и напряжение постоянного тока, которое подается на контакты разъема RJ-45 1/2(+), 3/6(-) или 4/5(+), 7/8(-). Таким образом, инжектор/ патч-панель заменяет 12 отдельных пассивных инжекторов и заметно выигрывает в этом случае по компактности решения. Каждый порт из группы "Power + Data" имеет защиту от короткого замыкания (максимальный ток 650 мА). Кроме того, на каждую группу из четырех портов установлен светодиодный индикатор (LED 1-3). Индикаторы позволяют приблизительно оценить нагрузку на выходные порты. Если ток нагрузки на порту меньше 400 мА, индикаторы горят зеленым цветом. Если ток нагрузки больше 400 мА, индикаторы горят красным цветом. 6-х портовый пассивный PoE-инжектор NIP-606PPG имеет только 6 пар RJ-45 разъемов. Устройство принимает на порты "Data" данные от коммутатора, а на порты "Power + Data" выдает те же данные и напряжение постоянного тока, которое подается на контакты разъема RJ-45 1/2(+), 3/6(-). С инжекторами могут быть использованы источники питания на 48-55VDC (120/150 или 240W) или 24VDC (120W). В этом случае, мощность, выдаваемая на каждый порт составит от 10 до 20W. Необходимо понимать, что так называемые "Пассивные PoE-инжекторы" (Passive) могут поддерживать только электрические характеристики соответствия стандарту IEEE 802.3af, но не протокольные.Основные технические характеристики : • 6/12 портов Ethernet 10/100/1000Base-T "Data" для подключения к Non-PoE коммутатору • 6/12 портов Ethernet 10/100/1000Base-T "Power + Data" с поддержкой PoE • Поддержка IEEE 802.3/ 802.3u/ 802.3ab; Поддержка Autonegotiation & Auto-MDIX • Можно использовать для питания IEEE 802.3af/at PoE совместимых и несовместимых устройств • Контакты RJ-45 для питания PoE: 1/2(+), 3/6(-) или 4/5(+), 7/8(-) • Входное напряжение от внешнего источника: 24-55VDC; Разъем питания (jack): 5.5x2.1 mm • Максимальная мощность, подводимая к порту питаемого устройства: 20 Вт • PoE порт: защита от коротких замыканий (максимальный ток 650 мА) • Светодиодные индикаторы LED 1-3: Красный при токе нагрузки на порту > 400 мА • Рабочая температура: 0 ~ +40°C; температура хранения: -40 to +85°C • Размеры NIP-212PPG: 482.6 x 44.3 x 52 мм; Вес: 1200 г.
