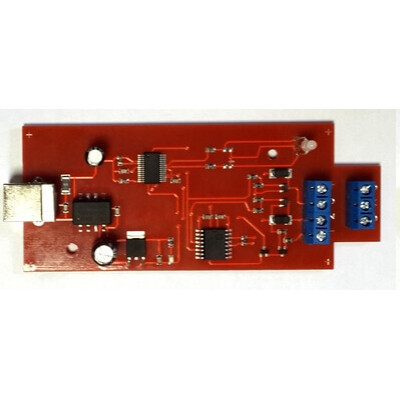

Назначение: Данный конвертер предназначен для подключения устройств, имеющих интерфейс RS-485 к персональному компьютеру. Технические характеристики: 1. Подключение и питание конвертера осуществляется по USB. Средний потребляемый ток - 100 мА 2. Гальваническая развязка между линией RS485 и внутренней схемой конвертера до 5000 вольт. 3. Нагрузочная способность изделия 1/8 стандартной, что позволяет подключить в линию до 255 устройств с такой же нагрузочной способностью. 4. Виртуальный COM порт. 5. Автоматическое определение скорости приема/передачи. 6. Автоматическое определение направления передачи. 7. Индикация: индикатор питания - красный на плате, сдвоенный индикатор передачи в линию TX(красный) и индикатор приема RX(зеленый).Изделие не нуждается в каком-либо дополнительном конфигурировании. Подключение изделия: Конвертер подключается к линии связи в соответствии со спецификацией интерфейса RS485. Прием и передача информации происходит по одной и той же линии (витой паре). Ограничение по максимальной длине линии связи 1200 метров. Для согласования линии в конвертере уже установлен оконечный резистор (терминатор) 120 Ом. Схема подключения изображена на рисунке. В линии допускается только последовательный способ подключения устройств «от одного к другому». При подключении типа «звезда», «штаны», «Т-образное» часть устройств в линии может не работать из-за несогласованности линии. Конечное устройство в линии дополняется резистором «терминатором» .
