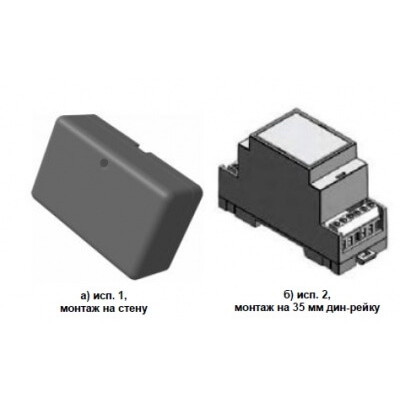

ПИ-04 предназначен для преобразования интерфейса RS-232 в RS-485 и содержит две линии связи интерфейса RS-485, гальванически изолированные от цепей питания и RS-232. ПИ-04 входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» (НЛВТ.425513.111 ТУ). ПИ-04 в части интерфейса RS-232 рассчитан на работу совместно с приборами БЦП Р-08 исп.8 (ИСБ Рубеж-08) и ППК-Т (АСБ Рубикон). К линии связи подключаются сетевые устройства (СУ) из состава ИСБ «ИНДИГИРКА». Конструктивно ПИ-04 производится в двух варианта исполнения – ПИ-04 исп.1 для монтажа на стену, IP30) и ПИ-04 исп.2 для монтажа на 35 мм дин-рейку, IP20.Технические характеристики Напряжение питания от источника постоянного тока, В 10,0…28,0 Ток потребления при напряжении питания 10 В / 20 В, не более, мА 160 / 80 Максимальное количество СУ, подключаемых к каждой ЛС RS-485 200 Диапазон рабочих температур, °С -40…+70 Габаритные размеры исп.1 / исп.2, мм 90x56x31 / 53х96х58 Масса, кг, не более 0,1
