Прибор пожарный управления Спецприбор Яхонт-ППУ (ППУ 0149-1-1)

Назначение:
Предназначен для управления электрозапускаемой установкой газового, порошкового или аэрозольного пожаротушения одной взрывоопасной зоны в автоматическом или ручном (дистанционном) режимах.
   Прибор Яхонт-ППУ относится к связанному электрооборудованию (по ГОСТ Р 52350.11), имеет входные искробезопасные электрические цепи уровня ib подгруппы IIВ, имеет маркировку взрывозащиты [Exib]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих входных цепей : 1) шлейф дистанционного пуска; 2) шлейф контроля дверей. Остальные цепи, подключаемые к прибору, не являются искробезопасными.Состав:

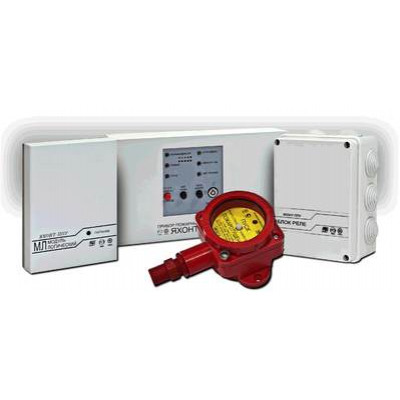

   В состав прибора Яхонт-ППУ кроме ПДП могут входить еще два устройства:
1) модуль логический (далее МЛ);
2) блок реле (далее БР);
3) Устройство контроля пиропатрона (далее УКП)
   МЛ позволяет организовать перекрестное согласованное пожаротушение четырех зон по заранее заданному алгоритму при поступлении импульса запуска от ПКП по одной из зон. Используется в помещениях с большой площадью и организуется при использовании приемно-контрольных приборов с четырьмя независимых выходами запуска АСПТ и четырех приборов «Яхонт-ППУ».
   БР предназначен для увеличения количества подключаемых к ППУ исполнительных устройств - пиропатронов или электромагнитных клапанов. К одному ППУ можно подключить до двух БР. На выходе БР имеет три независимые группы «сухих» контактов на переключение с максимально допустимым током коммутации 10А.
   УКП используется при подключениик выходу ХТ7 "Пиропатрон" параллельно нескольких исполнительных устройств, для контроля кабеля связи и целостности каждого из них.Особенности:
- Двухпроводная линия шлейфа ПДП;
- Возможность наращивания периферии под зону практически любого размера;
- Гибкость при организации многозонного тушения;
- Интегрированный интерфейс RS485 для связи с компьютером или автоматической системой управления пожаротушением и другими технологическими процессами;
- Программирование временных задержек, а также длительности импульса управления;
- Стабилизация тока подрыва пиропатрона на уровне 2А;
- Гальванически разделенные выходы управления исполнительными устройствами;
- Защита от несанкционированного доступа к органам управления;
- Работа в широком диапазоне температур окружающей среды.
