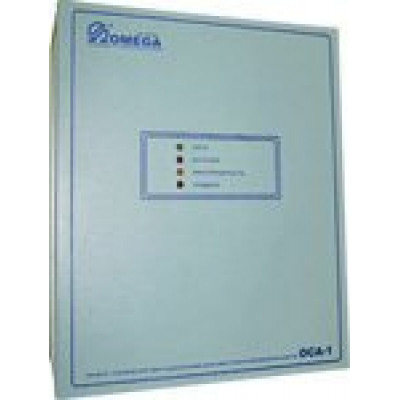

Прибор управления оповещателями ОСА-1 (далее – прибор) предназначен для питания, управления и контроля исправности оповещателей пожарных световых, эвакуационных знаков пожарной безопасности и других исполнительных устройств светового оповещения, выполненных на излучающих светодиодах (далее – световые табло), а также линий связи с ними. Применение прибора в составе системы оповещения и управления эвакуацией людей при пожаре (далее - СОУЭ) позволяет в полном объеме выполнить требования п.5.1 и п.5.2 свода правил СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности». Прибор обеспечивает: • бесперебойное питание световых табло от собственного блока питания; • принудительное включение и выключение световых табло по командам от внешних устройств; • возможность переключения световых табло в мигающий режим при переходе изделия в режиме «Тревога»; • возможность выполнять линии оповещения по свободной топологии, в т.ч. с ответвлениями; • автоматический контроль обрывов и коротких замыканий (далее - КЗ) в линиях оповещения; • автоматический контроль исправности световых табло; • автоматический контроль обрывов и КЗ в линиях передачи командных сигналов от внешних устройств; • автоматический контроль наличия питающего напряжения, поступающего от электросети 220В/50Гц; • автоматический контроль аккумуляторной батареи резервного питания (далее – АКБ); • автоматическую контроль и самодиагностику внутренних узлов; • формирование и передачу на внешние устройства извещения об общей неисправности; • формирование и передачу на внешние устройства извещений о переходе в режим «Тревога»; • электронную защиту выходов на линии оповещения от перегрузки и КЗ с функцией самовосстановления; • автоматический переход на питание от АКБ при сбое электросети 220В/50Гц и обратно – при восстановлении электросети; • экономичный режим питания от АКБ, в случае, если режим «Тревога» не активирован; • зарядку АКБ; • защиту от перезарядки АКБ; • защиту от переплюсовки АКБ. Характеристики: • Основной источник питания: ~220В/50Гц (от 100 В до 260 В) • Мощность (ток), потребляемая от основного источника, не более: 30 ВА (0,14А) • Номинальное напряжение батарейного питания (АКБ): 12 В • Ток, потребляемый от АКБ, в дежурном режиме без учета нагрузки, не более: 25 мА • Ток, потребляемый от АКБ, в режиме «Тревога» без учета нагрузки, не более: 30 мА • Ток, потребляемый от АКБ, в дежурном режиме с учетом максимальной нагрузки, не более: 400 мА • Ток, потребляемый от АКБ, в режиме «Тревога» с учетом максимальной нагрузки, не более: 775 мА • Количество выходов на линии светового оповещения: 2 • Напряжение на выходе на линии светового оповещения: 12 В • Максимально допустимый ток, потребляемый нагрузкой в каждой линии, не более: 375 мА • Количество входов для приема дискретных сигналов управления от внешних устройств: 2 • Количество релейных выходов для передачи дискретных извещений на внешние устройства: 3 • Коммутирующая способность каждого релейного выхода: 24 В/ 0,5 А • Допустимое сечение жилы внешней электропроводки, подключаемой к изделию: 0,2..2,5 кв.мм • Степень защиты оболочки корпуса по ГОСТ 14254-96, не менее: IP41 • Габаритные размеры корпуса, не более: 205х255х105 мм • Масса изделия (без АКБ), не более: 2 кг • Масса изделия (с АКБ 12В/12Ач), не более: 7 • Рабочий диапазон температуры окружающей воздушной среды: от 0 до плюс 55°C • Относительная влажность окружающей воздушной среды, не более: 93 % (при t-40°C)
