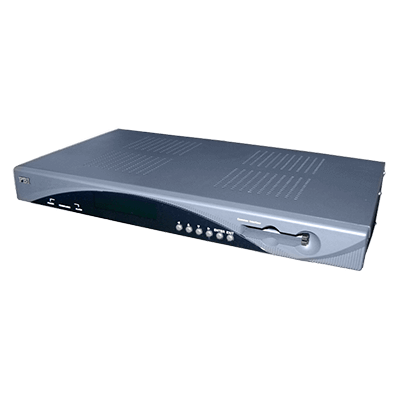

Приёмник цифровой PBI DCH-5100P-46S2
162 242 р.
DCH-5100P-46S2 MPEG-2/MPEG-4 AVC SD/HD IRD, Вход DVB-S2,ASI и IP, Поддержка Common Interface?2, ASI выход, YPbPr (3*RCA), AES/EBU (1*XLR), Аналоговый видео (PAL,NTSC и SECAM) и аудио выходы, Выход HD-SDI, Выход MPEG over IP, Формат IP Multicast или Unicast (GBE вход и выход), Фильтрация сервисов и мультиплексирование между входами, Настройка легко производится в системе управления HDMS*, WEB браузере или с лицевой панели. Поддержка двух AC-3 or down-mixed PCM audio pass-through over SDI and AES-EBU, and one AC3 or downmixed PCM audio over HDMI, и 1280x720P 50 and 1280x720P 60 video format output over SDI, and 32K, 44.1K and 48K audio sampling rate. Профессиональный интегрированный приемник / декодер / IP стример DCH-5100P-46S2 - Процессор последнего поколения, предоставляет операторам идеальное решение для приема DVB контента с последующими операциями ремультиплексирования, дескремблирования и декодирования. Множество входных и выходных интерфейсов, обеспечивает совместимость со всеми средами передачи. Возможности ремультиплексирования DCH-5100P-46S2 включают создание новых транспортных потоков, которые являются подмножествами исходного потока. Специализированные службы могут быть выведены как многократно в SPTS или MPTS по IP, а также по ASI. Два DVB-CI интерфейса ресивера DCH-5100P-46S2 позволяют осуществлять многопрограммное дескремблирование служб в одном транспортном потоке или двух. DCH-5100P-46S2 является также профессиональным IRD, который обладает декодером вещательного качества для MPEG 2 и MPEG 4 AVC/H.264 стандартного и высокой четкости разрешений (SD/HD), обеспечивает вывод данных в цифровом и аналоговом формате во множестве интерфейсов, включая видео CVBS, Аудио AES/EBU, аналоговое Аудио, SD-SDI, HD-SDI, HDMI. Модуль также выполняет понижающее преобразование HD и адаптацию форматного соотношения программ HD, чтобы генерировать профессионального качества аналоговые видеовыходы и аудиовыходы для простой интеграции с существующей инфраструктурой кабельной сети. Эта единая архитектура делает DCH-5100P-46S2 идеальным продуктом для сетей передачи данных и распределения. Модель DCH-5100P-46S2 имеет выход транспортного потока MPEG over IP: UDP/RTP, Multicast/Unicast с поддержкой IP входа и вывода.Основные преимущества ресивера DCH 5100P-46S2
Технические характеристики
- Декодирование форматов MPEG-2 и MPEG 4 AVC/H.264 стандартного и высокого разрешения
- Декодирование двух аудио PIDs или режим вывода в SDI без декодирования
- Множество аналоговых и цифровых выводов ASI, CVBS, YPbPr, HDMI, SD/HD-SDI, AES/EBU Audio, TS/IP
- Различные входные интерфейсы DVB-S2/S/C/T/T2, TS/IP, ASI, DS3, E3
- Резервирование сигналов между DVB тюнером, ASI и TS/IP входами
- Различные выходы: ASI, CVBS, YPbPr, HDMI, SD/HD-SDI, AES/EBU, TS/IP
- Ремультиплексирование сигналов со всех источников: DVB тюнера, двух ASI входов и TS/IP входа 2 CI слота.
- Многоканальное дескремблирование, поддержка BISS-E, BISS-1
- Поддержка декодирования BISS-E и BISS-1 на ASI выходе (заменяет BISS CAM модуль)
- Динамическое определение PMT и автоматическое обновление
- Протоколы UDP/RTP, юникаст/мультикаст, SPTS/MPTS в TS/IP
- AC3 аудио в SDI выходе
- PCM аудио в SDI и HDMI выходах
- PCM выход в двух выходных портах AES/EBU
- Обновление ПО по IP
- VBI TELETEXT, поддержка субтитров EBU/DVB
- Управление WEB, HDMS или SNMP
- 2 независимых ASI входа и выхода
Технические характеристики
| Параметры входных сигналов | Значение |
| DVB-S/S2 (QPSK, 8PSK) демодулятор | |
| Тип коннектора | 75 Ом (F коннектор) с петлевым выходом |
| Диапазон входных частот | 950 ~ 2150 МГц |
| Уровень входного сигнала | -65 ~ -25 дБм |
| Символьная скорость | 2 ~ 45 Мсимв/сек |
| Коэффициент сглаживания | QPSK: 0.35; 8PSK: 0.35, 0.25, 0.2 |
| FEC DVB-S QPSK | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 |
| FEC DVB-S2 8PSK | 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
| Питание LNB | 0, 13 В, 18 В |
| 0/22K | 0/22 K |
| DiSEqC | DiSEqC 1.0 |
| DVB-C демодулятор | |
| Тип коннектора | 75 Ом (F коннектор) с петлевым выходом |
| Диапазон входных частот | 48 ~ 860 МГц |
| Уровень входного сигнала | 45 ~ 75 дБмкВ |
| Симв. скорость | 1 ~ 7 Мсимв/сек |
| Поддерживаемые модуляции | QAM 16/32/64/128/256 (ITU J.83 Annex A) |
| Ширина полосы | 6 МГц, 7 МГц или 8 МГц |
| Входные потери | 7 дБ |
| DVB-T/T2 демодулятор | |
| Тип коннектора | 75 Ом (F коннектор) с петлевым выходом |
| Диапазон входных частот | 104 ~ 862 МГц |
| Уровень входного сигнала | -70 ~ -20 дБм (QEF) |
| Ширина полосы | 6 МГц, 7 МГц или 8 МГц |
| Режим FFT DVB-T | 2K/8K |
| Режим FFT DVB-T2 | 1K, 2K, 4K, 8K, 16K, 32K |
| Защитный интервал DVB-T | 1/4, 1/8, 1/16, 1/32 |
| Защитный интервал DVB-T2 | 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128 |
| FEC DVB-T | 1/2, 2/3, 3/4, 5/6, 7/8 |
| FEC DVB-T2 | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Модуляция DVB-T | QPSK, 16QAM, 64QAM |
| Модуляция DVB-T2 | QPSK, 16QAM, 64QAM, 256QAM |
| Входные потери | 7 дБ |
| DVB ASI вход | |
| Тип коннектора | BNC, 75 Ом |
| Количество ASI входов | 2 |
| Соответствие стандартам | DVB-ASI, EN50083-9 |
| Ремультиплексирование сигналов с 2 ASI входов | да |
| DS3 вход (опция) | |
| Тип коннектора | 2 х BNC, 75 Ом с петлевыми выходами |
| Соответствие стандарту | ITU-T G.703 |
| Структура фреймов | ITU-T G.752, ITU-T G.804 |
| Поддерживаемый битрейт | 44,736 Мбит/сек |
| TS/IP вход/выход | |
| Тип коннектора | 1 х RJ-45, 10/100M или 100/1000M |
| Эффективный битрейт | до 70 Мбит/сек. для 10/100/1000M |
| Поддержка протоколов | UPD/RTP, multicast/unicast, IGMPv2, ARP |
| Обработка транспортных потоков | |
| Ремультиплексирование любых входных сигналов | да |
| Демультиплексирование сигналов на 2 независимых ASI выхода | да |
| Обработка PID и сервисов | |
| Ремультиплексирование | да |
| Фильтрация | да |
| Ремаппинг | да |
| Обработка PSI | регенерация таблиц PSI/SI |
| Редактирование NIT, SDT, LCN | да |
| Декодирование | DVB CSA |
| Поддержка BISS-1, BISS-E | да, поддержка BISS на ASI выходе |
| CI слоты | 2, независимые |
| ASI выходы | |
| Тип коннектора | 2 х BNC, 75 Ом |
| 2 независимых ASI выхода | да |
| Соответствие стандартам | DVB-ASI, EN50083-9 |
| HDMI выход | |
| Стандарт HDMI | 1 x HDMI 1.3 |
| Разрешения выходного видео сигнала | 1080ix30, 1080ix29.97, 1080ix25, 720px60, |
| 720px59.94, 720px50, 480px60, | |
| 576px50, 576ix25, 480ix29.97 | |
| Встроенное аудио | AC3 |
| Обработка цифрового видео | |
| Поддержка стандартов | MPEG-2 (MP@ML SD, MP@ML HD) |
| MPEG-4/H.264 AVC ч.10 (MP@L3 SD, HP@L4.1 HD) | |
| Разрешения выходного SDI видео сигнала | 1080ix30, 1080ix29.97, 1080ix25, 720px60, |
| 720px59.94, 720px50, 576ix25, 480ix29.97 | |
| Битрейт видео сигнала | 55 дБ |
| Выход аналогового аудио сигнала | |
| Тип коннектора | XLR розетка или XLR адаптер |
| Выходное сопротивление | 600 Ом |
| Режим выходного сигнала | моно, dual моно, стерео, joint stereo |
| Количество пар аудио выходов | 2 пары (декодирование 2 аудио ПИДов) |
| Протоколы | |
| Subtitles | DVB/EBU |
| VBI | teletext, WSS, VFD, VPS |
| Скрытые субтитры (closed caption) | EIA 608, EIA 708, EIA 608 - 708 |
| Резервирование сигналов | |
| Резервируемые входные порты | тюнер, 2 ASI входа, TS/IP |
| Условие переключения на другой порт | потеря TS sync |
| Режим переключения | I.O Vp-p ± 5% |
| Управление и мониторинг | |
| Удаленный мониторинг | да, RJ-45 порт, 10/100M |
| Поддерживаемые протоколы | SNMP, HTTP web |
| Управление программой HDMS | да |
| Управление с лицевой панели | да, LCD дисплей, 6 кнопок управления |
| Serial port | нг1 x RS232 9-pin D-sub |
| Способ обновления ПО | FTP загрузчик |
| Основные параметры | |
| Размеры | 44 мм х 483 мм х 255 мм |
| Вес | 3,4 кг |
| Напряжение питания | 90 ~ 260В, 50/60 Гц, 24Вт |
| Температура хранения | -10... + 50 С |
| Рабочая температура | 0 ...+ 45 С |
