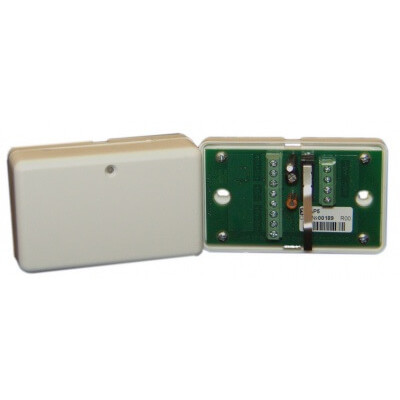

АР5 - Адресный расширитель на 5 шлейфов АР5 работает в двухпроводном адресном шлейфе под управлением контроллера шлейфа ППК или КА2.АР5 ОБЕСПЕЧИВАЕТ: • постоянный контроль сопротивления всех шлейфов • раздельный контроль 2-х извещателей на каждый шлейф • контроль обрыва и короткого замыкания шлейфов • возможность подключения питаемых от шлейфа извещателей (только на шлейф №3, количество извещателей ограничивается их суммарным током потребления) • работу как с нормально разомкнутыми так и с нормально замкнутыми извещателямиАР5 ПОЗВОЛЯЕТ ДИСТАНЦИОННО ЗАДАВАТЬ: • значения оконечных резисторов контроля каждого шлейфа • время интеграции каждого шлейфа • режим контроля: • 2 раздельно контролируемых извещателя • несколько извещателей с различением сработки одного или 2-ух и более • 1 или несколько извещателей без различения количества сработавших • тип извещателей (НР/НЗ) • режим работы шлейфа №3 1. с питанием извещателей 2. без питания извещателей 3. режим светодиодного индикатора статуса области • шлейф №5 может работать в режиме считывателя таблеток ibutton и использоватся для постановки/снятия на охрану.АР5 ИМЕЕТ: • встроенный индикатор дежурного режима и тревоги, возможная индикация: • дежурный режим (на связи): короткие вспышки с периодом 5-15 сек • тревога (индикация по команде контроллера шлейфа): квазинепрерывное свечение (вспышки с частотой 10-40 Гц) • датчик вскрытия корпуса • встроенный модуль изоляции короткого замыкания (управляется от контроллера)АР5 осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа, что позволяет: • контролировать наличие связи • считывать состояние параметров АР5, в том числе значения сопротивлений всех шлейфов • дистанционно задавать основные параметры работы (в т.ч. границы сопротивления шлейфов) • вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за заданные пределы • вне очереди передавать сигнал «вскрытие» при открытии корпуса.АР5 допускает в качестве дублирующего выносного оптического индикатора подключение внешнего светодиода последовательно с АР5.Технические характеристики Ток потребления, максимальное значение, мА: - в режиме «шлейф 3 включен» (или при включенном индикаторе) 10 - в режиме «шлейф 3 отключен» 0,2 Максимальное (активное) сопротивление проводов безадресного ШС, Ом 100 Минимальное сопротивление изоляции проводов безадресногоШС, кОм 20 Максимальное напряжение в безадресном ШС, не более, В: - на шлейфах 1,2,4,5 5 - на шлейфе 3 18 Максимальный ток безадресногоШС, не более, мА: 0,1 - на шлейфах 1,2,4,5 5 - на шлейфе 3 (в частности, в режиме индикации) 10 Максимальный допустимый ток извещателей на шлейфе 3 в режиме покоя (ток обрыва), мА 1 Значение времени срабатывания при нарушении безадресного шлейфа (может дистанционно настраиваться), с - по умолчанию 0,2 - диапазон регулировки 0.05..3 Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 IP30 Диапазон рабочих температур, °С -40...+60 Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25°С, без конденсации влаги) 0…93% Габаритные размеры, мм 98x58x32 Масса, кг, не более
