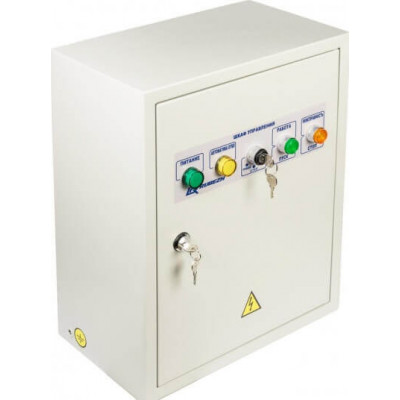

ШУ управляет электродвигателем различных исполнительных устройств систем пожаротушения, дымоудаления и других инженерных систем здания через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме командными импульсами встроенного в шкаф контроллера по сигналу с ППКП, а также в ручном режиме управления с кнопок удаленного запуска либо с кнопок панели шкафа без участия ППКП. Шкаф управления ШУ обеспечивает управление трехфазными электродвигателями, рассчитанными на напряжение 400 В, номинальной мощностью от 0,18 до 45 кВт, в сетях с системой заземления TN-C или TN-S.Шкаф управления обладает следующими функциями: • контроль наличия и параметров трёхфазного электропитания на вводе сети; • контроль исправности основных цепей электрической схемы шкафа; • контроль исправности входных цепей от датчиков и кнопок на обрыв и короткое замыкание; • местное переключение режима управления электроприводом на один из трех режимов: «Автоматический» / «Ручной» / «Отключен»; • передачу в ППКП сигналов своего состояния по адресной линии связи АЛС; • управление подключенным электроприводом в соответствии с командами, получаемыми по адресной линии связи от ППКП или по командам местного управления.Характеристики: • Рабочее напряжение сети для трехфазных ШУ: 400 (+40/–60) В • Номинальная частота: 50±1 Гц • Тип заземления: TN-C/TN-S • Мощность: 2,2 кВт
