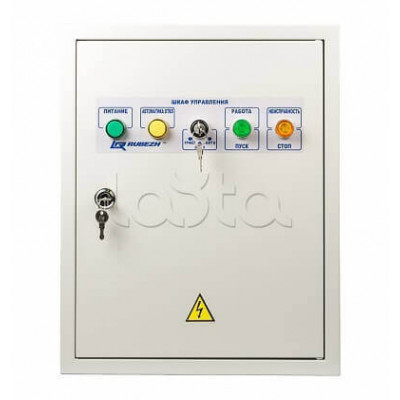

Шкаф управления (в дальнейшем ШУ) предназначен для управления электроприводом различных инженерных систем объекта. ШУ (ШУВ) может использоваться только с ППКПУ “Рубеж-4А” и ППКОПУ “Рубеж-2ОП” или автономно. ШУ (ШУВ) рассчитан на круглосуточную работу при температуре окружающего воздуха от -10 до плюс 55 °С и относительной влажности не более 95 % при температуре +40°С без конденсации влаги. Расчетная мощность, кВт: 2.2Шкаф управления обеспечивает: • контроль наличия и параметров однофазного или трёхфазного электропитания на вводе сети; • контроль исправности основных цепей электрической схемы прибора; • контроль исправности входных цепей от датчиков на обрыв и короткое замыкание; • местное переключение режима управления электроприводом на один из трёх режимов: “Автоматический”/ “Ручной” / “Отключён”; • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R; • управление подключённым электроприводом вентилятора в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ или по командам местного управления; • управление работой электродвигателя.
