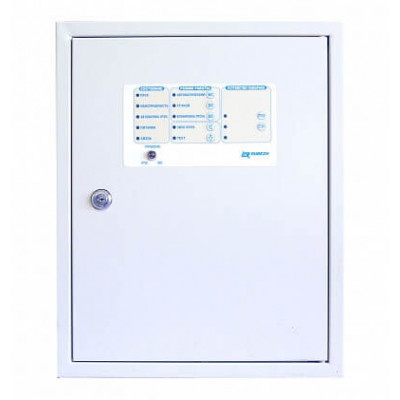

Описание: ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера. ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью 7,5 кВт. В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой: • пожарного насоса; • дренажного насоса; • жокей-насоса; • вентилятора.ШУН/В прот.R3 реализует следующие функции: • контроль наличия и параметров электропитания на вводе сети; • контроль исправности основных цепей электрической схемы прибора; • контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание; • контроль силовой цепи питания двигателя; • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»; • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3; • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.ШУН/В прот.R3 может находиться в следующих режимах управления: • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ. • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. • «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.ШУН/В прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены: 1 – контроллер; 2 – вводной автоматический выключатель; 3 – контактор; 4 – реле контроля трехфазного напряжения; 5 – клеммы для подключения внешних цепей; 6 – звуковой сигнализатор; 7 – переключатель УПРАВЛЕНИЕ; 8 – плата индикации.Характеристики: • Рабочее напряжение сети для трехфазных ШУ: 400 (+40/–60) В • Номинальная частота: 50±1 Гц • Собственная потребляемая мощность от сети, не более: 100 ВА • Тип системы заземления (выбирается при помощи перемычки): TN-C/TN-S • Мощность электродвигателя, кВт: 7,5 кВт
