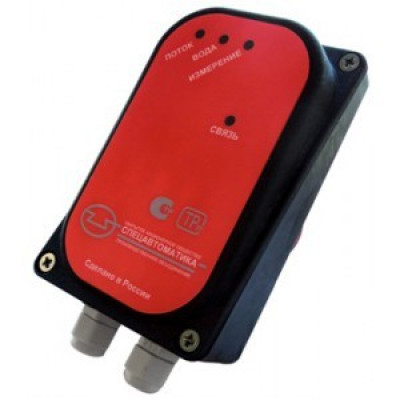

Назначение СПЖ Стрим предназначен для контроля потока жидкости в трубопроводе в системах водяного пожаротушения.Особенности СПЖ Стрим:- Адресное управление (RS-485, протокол MODBUS-RTU)- Три управляемых релейных выхода: (100 мА, 150 В и 3А, 250 В)- Калиброванная чувствительность 0,63дм3/с- Возможность установки на трубы диаметром от 25 до 200 мм- Защита от гидравлических ударов путем установки задержки срабатывания- Любое пространственное положение на трубе вне зависимости от направления потока жидкости- Питание 9 - 30 В.- Средняя потребляемая мощность - не более 0,6 Вт. Сигнализатор потока жидкости Стрим (СПЖ Стрим) предназначен для работы в автоматических спринклерных и дренчерных установках водяного пожаротушения, для контроля потока воды и формирования команд управления с помощью контактов реле во внешние цепи и по интерфейсу RS485. Для формирования команд управления в сигнализаторе потока жидкости СПЖ Стрим встроены два оптронных реле с двумя контактами и силовое реле с перекидным контактом, срабатывающие в зависимости от назначения и от состояния жидкости в трубопроводе. Для визуального наблюдения за состоянием СПЖ Стрим, он оснащен светодиодными индикаторами. Для исключения ложных срабатываний сигнализатора потока жидкости, связанных с возникновением гидравлических ударов и переходных процессов потока жидкости, в СПЖ предусмотрена установка времени задержки. Пример условного обозначения сигнализатора потока жидкости СПЖ Стрим с порогом срабатывания при расходе жидкости не более 0,63 дм3/с, с максимальным рабочим давлением 1,6 МПа, с тремя контактными группами, с трубной резьбой присоединительного накладного штуцера G?, с универсальным рабочим положением на трубопроводе, с климатическим исполнением У, с категорией размещения 2, с условным наименованием Стрим:СПЖ(25-100)-0,63/1,6(3)-УН(G?).У2-Стрим (V3)ТУ4371-097-00226827-2008.Характеристики сигнализатора потока жидкости СПЖ Стрим :- Расход воды, при котором срабатывает СПЖ Стрим при установке на трубопроводы с условным диаметром: от 25 до 150 мм, не более - 0,63 дм3/с; 200 мм - 1,5 дм3/с.- Расход воды, при котором срабатывает сигнализатор потока жидкости при поставке в составе спринклерного узла управления не более - 0,45 дм3/с.- Время срабатывания сигнализатора потока жидкости СПЖ Стрим не более 2 с.- Периодичность обработки данных о потоке жидкости не более 20 с.- Сигнализатор потока жидкости СПЖ Стрим обеспечивает установку времени задержки сигнала о срабатывании из ряда: 0, 20, 40, 60, 80, 100, 120, 140, 160 с (с завода поставляется с задержкой 0, переключение с помощью кнопки SB4).- Условный проход труб, на которые устанавливается СПЖ Стрим – 25, 32, 50, 65, 80,100, 150, 200 мм (с завода СПЖ поставляется с установкой 150 мм, переключение выполняется с помощью кнопки SB5).- Питание сигнализатора потока жидкости - источник постоянного тока в пределах от 9 до 30 В. При не соответствии параметров питающего напряжения СПЖ размыкает контакты всех реле и отключает световые индикаторы.- Средняя потребляемая мощность СПЖ Стрим- не более 0,6 Вт.- Максимальная (пиковая) потребляемая мощность СПЖ Стрим - не более 1,3 Вт.- Габаритные размеры сигнализатора потока жидкости СПЖ Стрим не более: длина - 165 мм; ширина - 80 мм; высота - 130 мм.- Масса СПЖ Стрим - не более 0,9 кг.- Степень защиты оболочкой от внешних воздействий сигнализатора потока жидкости не ниже IP65 по ГОСТ 14254-96.Срок службы сигнализатора потока жидкости СПЖ Стрим - 10 лет
