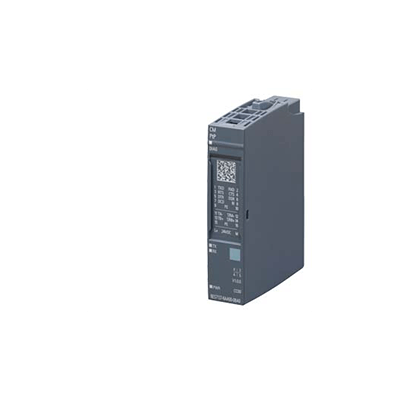

SIMATIC 6ES7137-6AA00-0BA0
26 504 р.
Общая информация | ||
Обозначение типа продукта | Коммуникационный модуль ET 200SP CM PtP | |
Версия микропрограммного обеспечения | ||
Возможно обновление микропрограммного обеспечения | Да | |
Функция продукта | ||
Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
Инженерное обеспечение с помощью | ||
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12/V12 | |
STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP2 с файлом GSD | |
PROFIBUS, версия не ниже GSD/GSD-Revision | GSD не ниже версии 5 | |
PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
Вид конструкции/монтаж | ||
Возможен монтаж в стойку | Да | |
Возможен монтаж на шину | Да | |
Напряжение питания | ||
Номинальное значение (пост. ток) | 24 V | |
Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
Защита от перепутывания полярности | Да | |
Входной ток | ||
Потребление тока (номинальное) | 29 mA | |
Рассеиваемая мощность | ||
Нормальная рассеиваемая мощность | 0,7 W | |
Адресная область | ||
Занятая адресная область | ||
Вводы | 8 byte | |
1. интерфейс | ||
Физические параметры интерфейсов | ||
RS 485 | Да | |
RS 422 | Да | |
RS 232 | Да | |
Физические параметры интерфейсов | ||
RS 232 | ||
Макс. скорости передачи данных | 115,2 kbit/s | |
Макс. длина провода | 15 m | |
Сопроводительные сигналы RS 232 | RTS, CTS, DTR, DSR, RI, DCD | |
RS 485 | ||
Макс. скорости передачи данных | 115,2 kbit/s | |
Макс. длина провода | 1 200 m | |
RS 422 | ||
Макс. скорости передачи данных | 115,2 kbit/s | |
Макс. длина провода | 1 200 m | |
4-проводное дуплексное соединение | Да | |
4-проводное многоточечное соединение | Да | |
Протоколы | ||
Встроенные протоколы | ||
Свободный порт | ||
— Макс. длина телеграммы | 2 kbyte | |
— Битов на символ | 7 или 8 | |
— Число стоповых битов | 1 или 2 бит | |
— Контроль по четкости | нет, четные, нечетные, всегда 1, всегда 0, любые | |
3964 (R) | ||
— Макс. длина телеграммы | 2 kbyte | |
— Битов на символ | 7 или 8 | |
— Контроль по четкости | нет, четные, нечетные, всегда 1, всегда 0, любые | |
Ведущее устройство Modbus RTU | ||
— Адресная область | от 1 до 247, расширение 1 – 65535 | |
— Макс. число подчиненных устройств | 32 | |
Подчиненное устройство Modbus RTU | ||
— Адресная область | от 1 до 247, расширение 1 – 65535 | |
Буфер телеграмм | ||
Буферный накопитель для телеграмм | 4 kbyte | |
Число телеграмм, сохраняемых в буфере | 255 | |
Аварийные сигналы/диагностика/информация о состоянии | ||
Диагностическая функция | Да | |
Аварийные сигналы | ||
Диагностический сигнал | Да | |
Аварийный сигнал процесса | Нет | |
Диагностические сообщения | ||
Обрыв провода | Да | |
Диагностический светодиодный индикатор | ||
Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
получение RxD | Да; зеленые светодиоды | |
Отправка TxD | Да; зеленые светодиоды | |
Гальваническая развязка | ||
между шиной на задней стенке и интерфейсом | Да | |
Допустимая разность потенциалов | ||
между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
Изоляция | ||
Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
Децентрализованный режим работы | ||
на SIMATIC S7-300 | Да | |
на SIMATIC S7-400 | Да | |
на SIMATIC S7-1200 | Да | |
на SIMATIC S7-1500 | Да | |
на контроллере Standard PROFINET | Да | |
Размеры | ||
Ширина | 15 mm | |
Высота | 73 mm | |
Глубина | 58 mm | |
Массы | ||
Масса, прибл. | 30 g |
