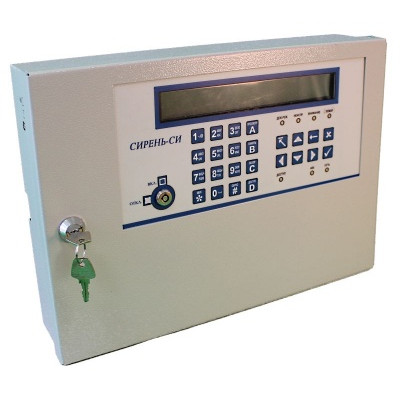

Назначение: СПИ «Сирень-СИ» есть интегрированная система, включающая в свой состав пульт централизованного приёма, канала связи, образованный интерфейсом RS-485 по проводной линии, и по радиолинии, реализуемым специальными радиомодемами «Спектр-433» и оконечными устройствами, в виде устройств сопряжения приёмно-контрольных приборов с каналом связи. При этом оконечные устройства есть специальные схемы сопряжения, которые могут быть вмонтированы в приёмно-контрольные приборы или иметь внешнее исполнение («Адаптер-СИ»), и соединены с каналом связи разъёмами. СПИ «Сирень-СИ» предназначена для сбора извещений от рассредоточенных и удалённых объектовых приёмно-контрольных приборов пожарной и охранной сигнализации и передачи этих извещений на пульт централизованного приёма. Пульт СПИ «Сирень-СИ» обеспечивает возможность управления удалёнными приёмно-контрольными приборами.Построение составных частей системы ? Для образования каналов передачи и приема извещений, которые могут комбинироваться, используются: 1. одна двухпроводная линия, в том числе может быть выделенная в общем кабеле телефонной связи и отсоединенная от приборов АТС; 2. радиолиния, образованная с помощью сертифицированных радиомодемов типа «Спектр 433»; 3. стандартный каналообразующий интерфейс RS-485, обладающий высокой информационной пропускной способностью и надежностью. ? В качестве оконечного устройства системы используется специальная схема встроенная в удалённый прибор или внешний «Адаптер-СИ», которые обеспечивают сопряжение по интерфейсу RS-485. ? Автоматическое определение и регистрация удалённых приборов в системе сводит к минимуму настройку и конфигурацию на объекте. ? На передней панели пульта расположены кнопки управления самого пульта и кнопки управления режимами удаленных приборов и режимами контролируемых шлейфов сигнализации. Поступающие от удаленных приборов извещения принимаются и отображаются на ЖК-дисплее и светодиодном табло в сопровождении речевого оповещения о поступающих извещениях. Извещения о пожаре является приоритетным в приеме и регистрации. ? Приемный пульт питается от электрической сети переменного напряжения и имеет резервный источник питания от аккумулятора 12 В, емкость 7,5 А?ч.Состав функций: Пульт системы СПИ «Сирень-СИ» обеспечивает выполнение следующих функций: ? определение и индикация состояния системы: 1. «ДЕЖУРНЫЙ РЕЖИМ» 2. «НЕИСПРАВНОСТЬ» 3. «ВНИМАНИЕ» 4. «ТРЕВОГА-ОХРАНА» (проникновение) 5. «ТРЕВОГА-ПОЖАР» ? приём и отображение различных извещений от удалённого ПКП: 1. о состоянии самого ПКП, питания от основного источника и от аккумулятора 2. о состоянии по каждому ШС, АПИ и контролю цепи реле 3. о включении реле оповещения и пожаротушения ? речевое проговаривание тревожных извещений ? удалённое управление: 1. «сброс» удалённого ПКП 2. «сброс» по отдельному ШС, АПИ 3. постановка под охрану/снятие с охраны ШС 4. включение/выключение ШС, АПИ 5. включение/выключение контроля цепи реле 6. удаленное замыкание/размыкание контактов реле 7. изменение режима ручной/автоматический работы реле ? запоминание всех извещений и команд управления в энергонезависимой памяти с возможностью их просмотра ? просмотр всех подключенных ПКП, их состояния, наличия питания, характеристик и статистики связи с ними ? просмотр любого ШС, АПИ, реле, их состояний, типов и режимов работы ? редактирование даты, времени и коррекции хода ? синхронизация времени между энергонезависимыми часами пульта «СИРЕНЬ-СИ» и удалёнными ПКП ? чтение архивных событий из памяти удалённого ПКП ? автоматическое определение и регистрация нового ПКП, подключенного к линии связи «СИРЕНЬ-СИ» ? возможность присвоить ПКП символьное имя (кириллица, латиница, вспомогательные символы), как дополнение к его числовому адресу (ввод осуществляется через клавиатуру пульта «СИРЕНЬ-СИ») ? ограничение доступа к функциям пульта посредством электромеханического замка и пароля доступа ? автоматическая подзарядка аккумулятораТехнические характеристики: ? Информационная емкость системы: число направлений связи 2 максимальное число подключаемых ПКП 64 ? Максимальная информационная ёмкость каждого ПКП шлейфов 512 адресных извещателей 768 реле 512 ? Параметры линии связи Сопротивление линии связи не более 600 Ом Суммарная и распределенная ёмкостью проводов линии связи не более 0,15 мкФ ? Максимальная длина проводной линии связи типа «ТРП-0,5» не более 3000 м типа «UTP2-24R5» не более 3000 м при индивидуальном согласовании не более 5000 м ? Параметры электропитания пульта от основного источника постоянного тока от 14 до 18 В от бесперебойного источника постоянного тока от 9 до 18 В потребляемая мощность не более 10 ВА ? Параметры электропитания пульта от встроенного аккумулятора напряжение от 10,8 до 13,2 В ёмкость 7,5 А?ч ток потребления в дежурном режиме не более 0,12 А время непрерывной работы при отсутствии напряжения 220 В не менее 30 часов
