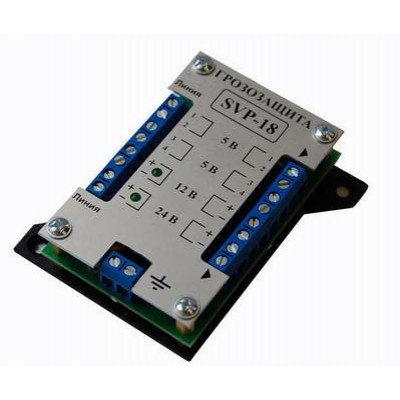

Устройство грозозащиты слаботочных коммуникационных цепей СпецВидеоПроект SVP-18

Назначение:
Устройство SVP-18 предназначено для комплексной защиты низковольтных коммуникационных приемо-передающих цепей (например, в системах контроля доступа) и низковольтных цепей электропитания от грозовых разрядов, высоковольтных импульсных наводок и сильных электромагнитных полей.
SVP-18 обеспечивает шунтирование паразитных электростатических зарядов на шину заземления каждого из входов.
Устройство устанавливаются на обоих концах линии непосредственно перед защищаемым оборудованием с обязательным заземлением. Принцип защиты основан на скоростном шунтировании полупроводниковыми элементами импульсных наводок средней мощности на шину заземления.Особенности:
Габаритные размеры, мм: 70 х 80х 25
Диапазон рабочих температур, °С: -25…+55
Время срабатывания защиты, нс: 10Максимальный уровень входного сигнала
- входы 5В 5,5 В
- вход 12В 12,8 В
- вход 24В 28,2 В
Мин. напряжение срабатывания защиты
- входы 5В 6,12В
- вход 12В 14,3 В
- вход 24В 31,4 В
