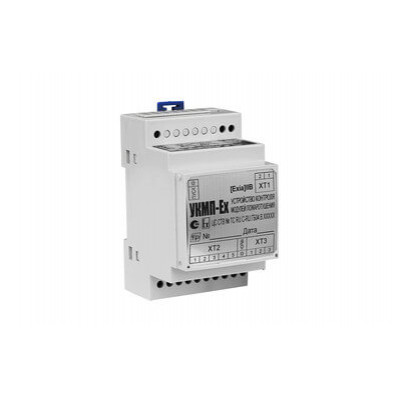

Назначение: Устройство контроля модулей пожаротушения «УКМП» (далее УКМП, устройство) предназначено для контроля исправности цепи пуска с несколькими модулями пожаротушения (далее МП) (порошковыми, водо-пенными и т.п.) на основе пиротехнических источников холодного газа (ИХГ), и инициации их пуска путем выдачи пускового тока по команде от прибора управления (далее ПУ).Устройство УКМП-Ех является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска и маркировку взрывозащиты «[Exiа]IIВ», соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон.УКМП имеет световую индикацию работы при помощи зеленого светодиода «НОРМА» и красного светодиода «ПУСК», а также сигнализацию во внешние цепи при помощи реле «НОРМА» с выходным контактами «сухого» типа. УКМП может находиться в двух режимах - режиме контроля и режиме пуска. Перевод УКМП из режима контроля в режим пуска осуществляется по электрическому сигналу от ПУ. Таким сигналом может быть как замыкание выхода ПУ типа «сухой» контакт, так и выдача ПУ напряжения на линию управления. Исправность цепи управления от «сухого» контакта контролируется самим УКМП. При управлении напряжением и контроле цепи прибором управления УКМП формирует требуемый контрольный ток.В режиме контроля устройство обеспечивает: - контроль цепи управления от «сухого» контакта ПУ до УКМП на обрыв и короткое замыкание; - контроль цепи пуска с несколькими МП на обрыв малым током обратной полярности; - световую индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»; - сигнализацию исправности цепей замыканием выходных контактов «НОРМА».В режиме пуска устройство обеспечивает: - выдачу в цепь пуска прямого напряжения для обеспечения пускового тока МП; - световую индикацию запуска красным светодиодом «ПУСК». - УКМП предназначено для монтажа на стандартную 35 мм DIN-рейку и должно устанавливаться в закрываемом шкафу (стойке). - УКМП предназначено для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 93% при температуре +40°С.Степень защиты от внешних воздействий IP20 по ГОСТ14254.
