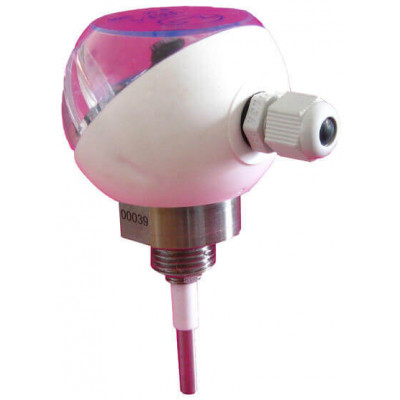

Назначение Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.-контролируемая среда - электропроводная и неэлектропроводная жидкость; -четыре диапазона по чувствительности; -питание: по отдельной линии - 9-30В, 6,1мА, в режиме микропотребления по шлейфу сигнализации - 70 мкА; -выход - два контакта 0,1А, 220В; -гальваническая развязка входа, выхода, питания - не менее1,5кВ; -сигналы - Норма, Уровень, Авария; -материал электродов: нержавеющая сталь, обычная сталь с защитным покрытием (по требованию), алюминий (по требованию), электроды не связаны с цепями питания. Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов при затоплении (или осушении). Контакт жидкости с электродами вызывает изменение в отклике электрического импульсного сигнала на входе электронного модуля устройства приводит к срабатыванию реле и изменению состояния индикатора.Особенности Для визуального контроля за уровнем жидкости устройство оснащено светодиодным индикатором. В устройстве есть возможность с помощью перемычек задать режим работы—"Затопление/Осушение". Контакты реле могут быть использованы для подключения внешней сигнализации. Наличие в составе схемы ступенчатого коммутатора позволяет адаптировать устройство к работе с различными по электропроводности жидкостями и в зависимости от свойств контролируемой жидкости задать требуемый диапазон работы устройства.
Общие
Базовая единица
шт
Время срабатывания, с
2
Напряжение питания, В
9 - 30DC
Относительная влажность воздуха без конденсации влаги (условие р
