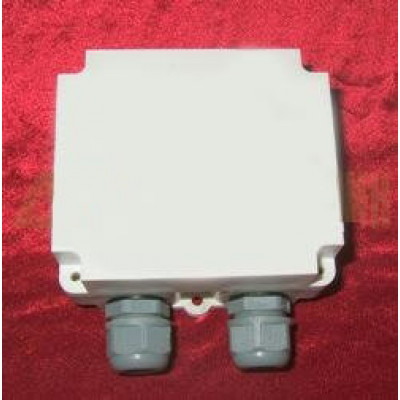

Описание: Устройство соединительное взрывозащищенное УСБ-Ex «СЕВЕР» предназначено для соединения (разветвления) сигнальных кабелей, например в шлейфах пожарной или охранно-пожарной сигнализации, линиях связи и телекоммуникаций, цепях в системах управления и автоматики, а также подключения в шлейфы оконечных устройств, например датчиков сигнализации, абонентских устройств систем связи и т. п. Область применения изделия – взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB IIC, и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6, а также зоны классов В-II, B-IIа, где по условиям эксплуатации возможно образование взрывоопасных смесей пыли и волокон с воздухом. Конструктивно УСБ-Ex «СЕВЕР» выполнено в корпусе из антистатичного пластика с поверхностным сопротивлением менее 109 Ом/см 2. Корпус изделия оборудован герметичными кабельными вводами для подведения проводников диаметром от 6 до 14 мм* (*- по согласованию с заказчиком изделие может поставляться с кабельными вводами с диаметром подключаемого кабеля от 6 до 11 мм; от 9 до 14 мм). Внутри корпуса изделия установлена печатная плата, на которой расположены винтовые клеммники для подключения соединяемых проводников.Характеристики: • Маркировка взрывозащиты по ГОСТ Р 52350.0-2005: 0ExiаIICT6 • Максимальные входные искробезопасные параметры: - напряжение Ui, В, не более 24; - ток Ii, мА, не более, 20; - мощность Pi, Вт, не более 1,2; - внутренняя индуктивность Li, мкГн, не более 10; - внутренняя емкость Ci, пФ, не более 50; • Степень защиты оболочки по ГОСТ 14254-96, не ниже IP55; • Переходное сопротивление двух контактов, Ом, не более 0,3; • Диапазон рабочих температур, °С -40 … 60; • Максимальная относительная влажность воздуха, при t +40°С, %, не более 93; • Масса, кг, не более 0,5; • Средний срок службы, лет, не менее 10.
Общие
Базовая единица
шт
Габаритные размеры, мм
100x100x100
Напряжение питания, В
24AC
Относительная влажность воздуха без конденсации влаги (условие р
