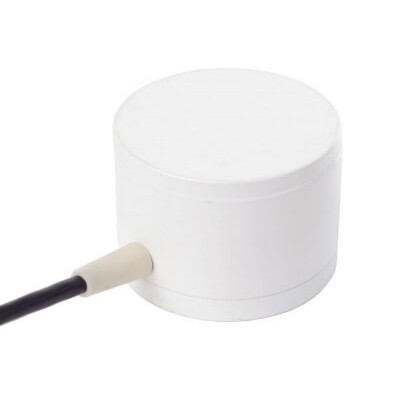

Сейсмодатчик СД-2 предназначен для преобразования механических колебаний почвы в электрический сигнал. Применяется в составе извещателя охраны периметра “Тополь” в качестве чувствительного элемента, устанавливается непосредственно в грунт. В составе извещателя “Тополь” сейсмодатчик СД-2 подключается к предварительному усилителю ПУ-В на блоке обработки БОС с помощью четырехжильного экранированного кабеля (питание и сигнал). Конструктивно СД-2 выполнен в герметичном металлическом корпусе с соединительным кабелем длиной 1 м. Последний сейсмодатчик в цепи идет с установленным согласующим резистором и называется СД-2 оконечный Поставляется в виде одиночного датчика или звена (Звено СД-2-5/25), состоящего из пяти датчиков, соединенных между собой кабелями длиной 5 м. Кабель защищен металлорукавом. Крайние сейсмодатчики звена имеют соединительные кабели длиной по 2,5 м для подключения к БОС или следующему звену. • Зона чувствительности сейсмодатчика - окружность диаметром до 5 м (для плотного суглинка) • Длина соединительного кабеля - 1 мТехнические характеристики Напряжение питания 4,75...5,25 В Степень защиты оболочки IP67 Диапазон рабочих температур окружающей среды -40...+50°C Ток потребления не более 2 мА
